Draaibank

[Hoppa69]

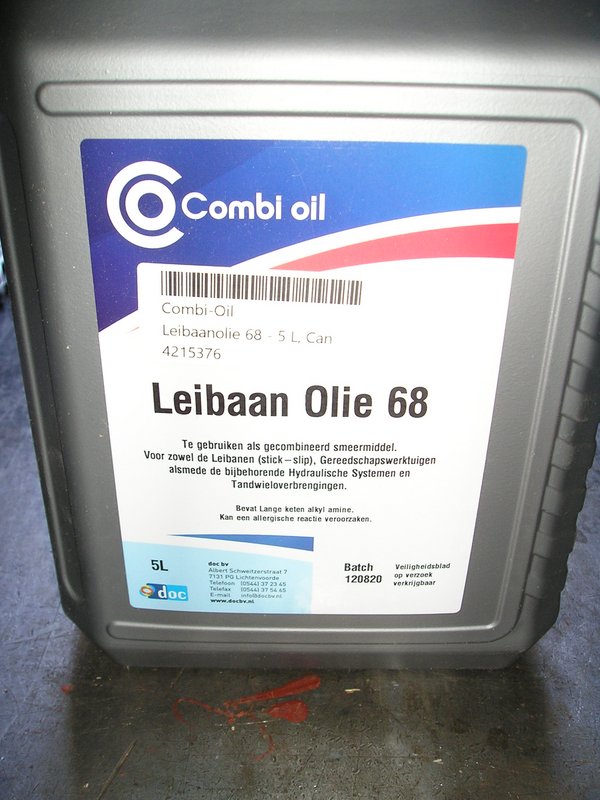

Alvast wat olie voor de blanke delen gekocht.

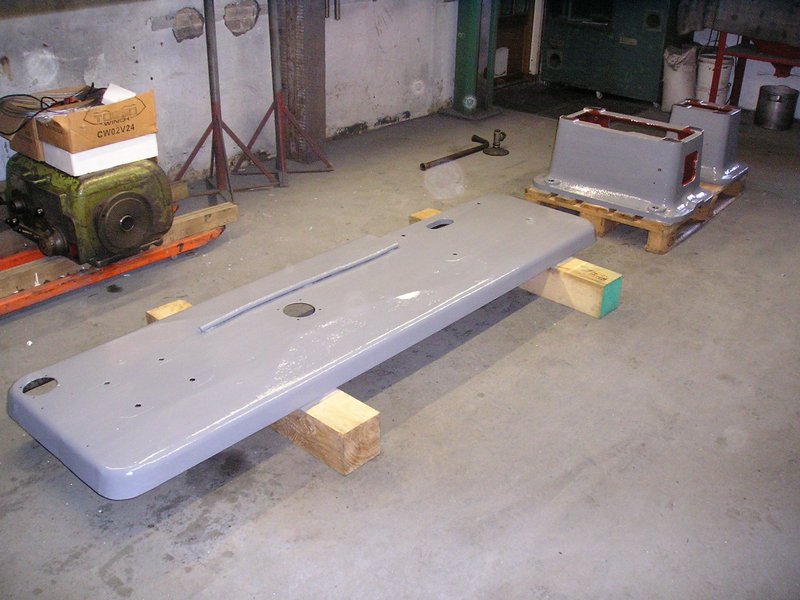

2 lagen grijs er op.

[Hoppa69]

Bank weer uit de aanhanger gehaald en is omdraaien.

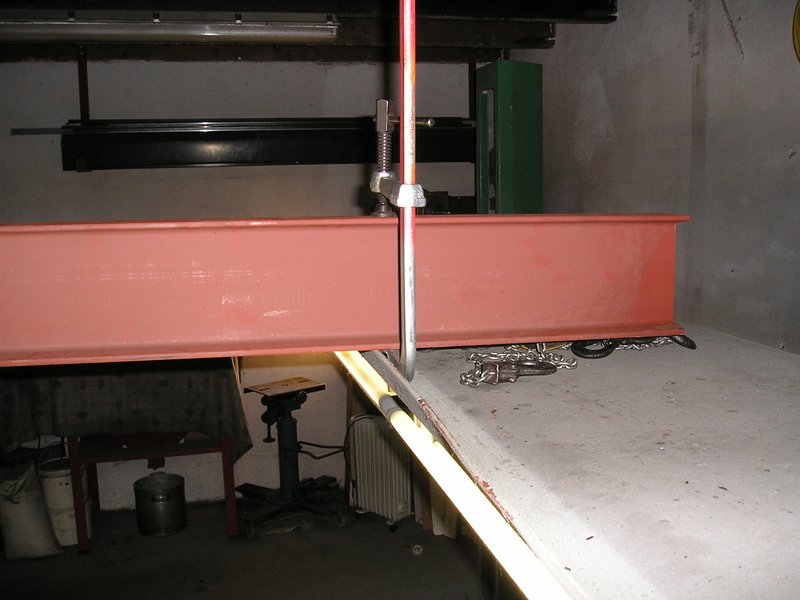

2 klemmen er op tegen het weg glijden.

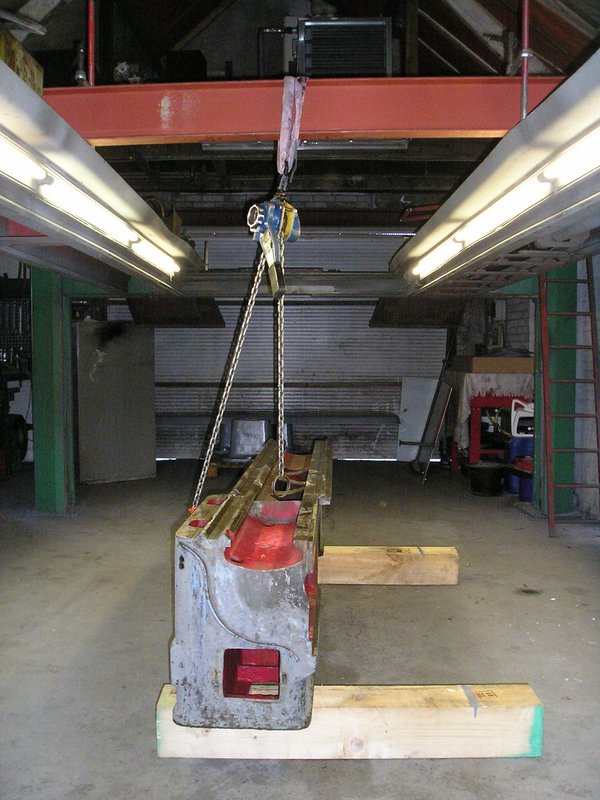

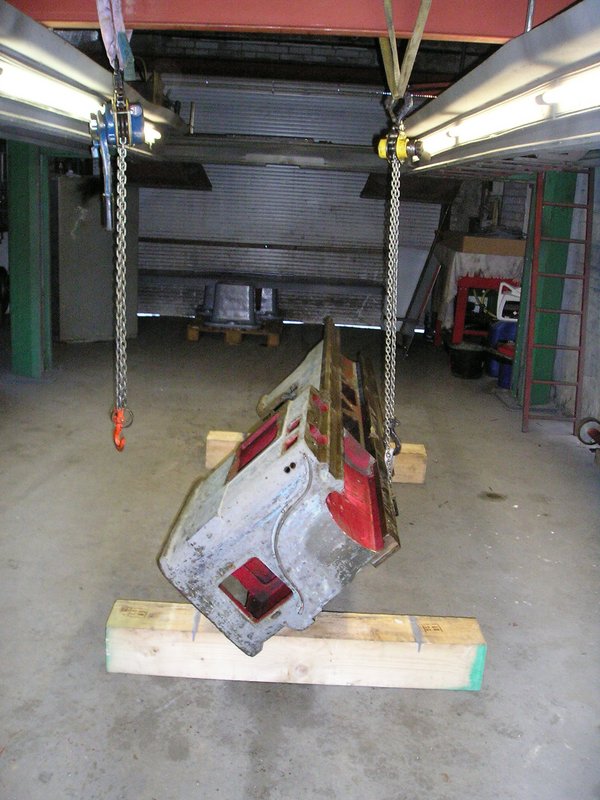

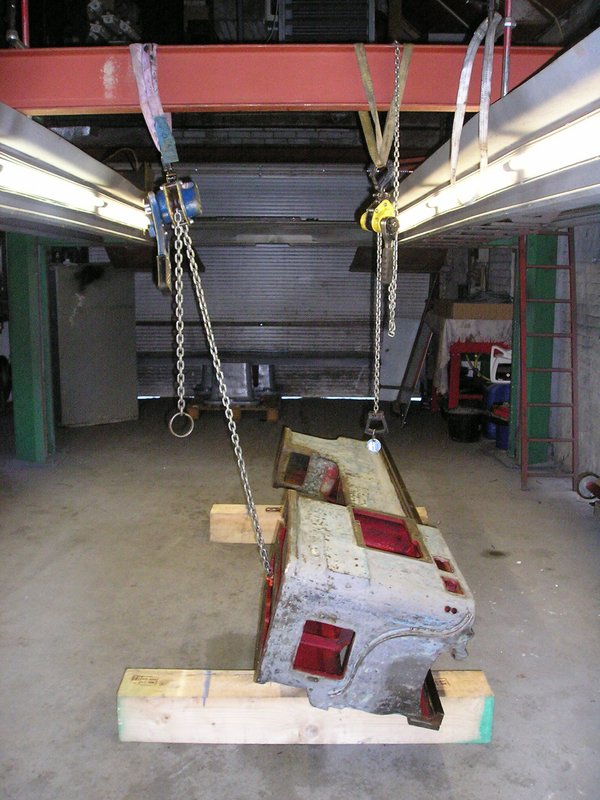

Kantelen.



Met een andere takel overnemen.

[Hoppa69]

En weer onderuit trekken.

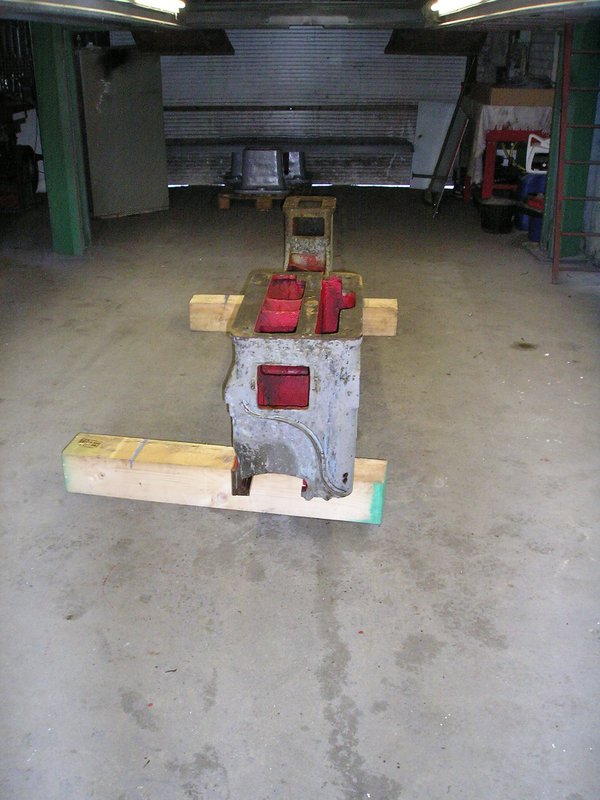

Omgedraaid.

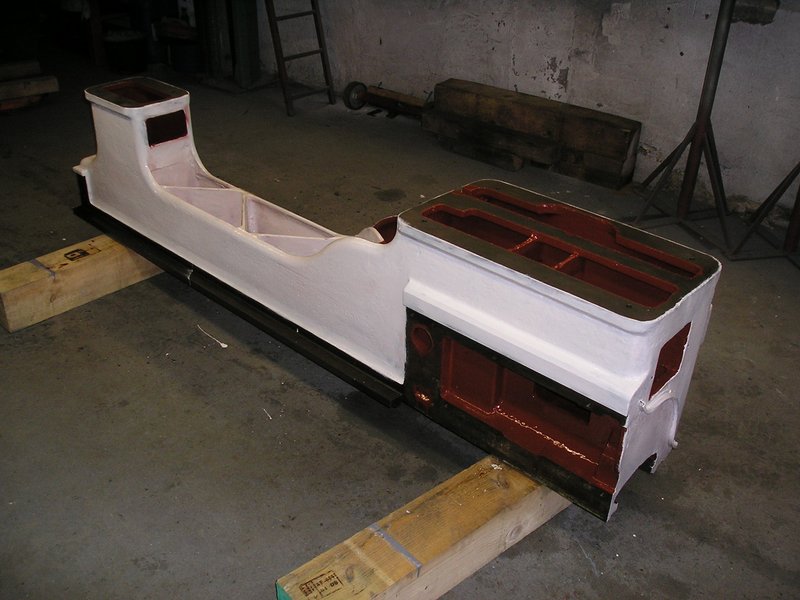

Beetje kliederen met menie en grondverf.



Niet op de foto maar eerste laag grijs zit er ook al op, morgen 2e laag.

[Hoppa69]

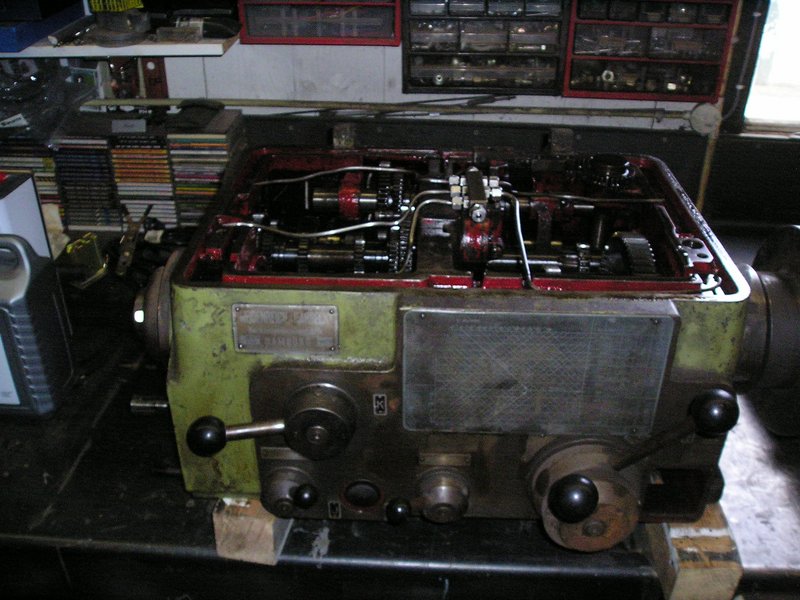

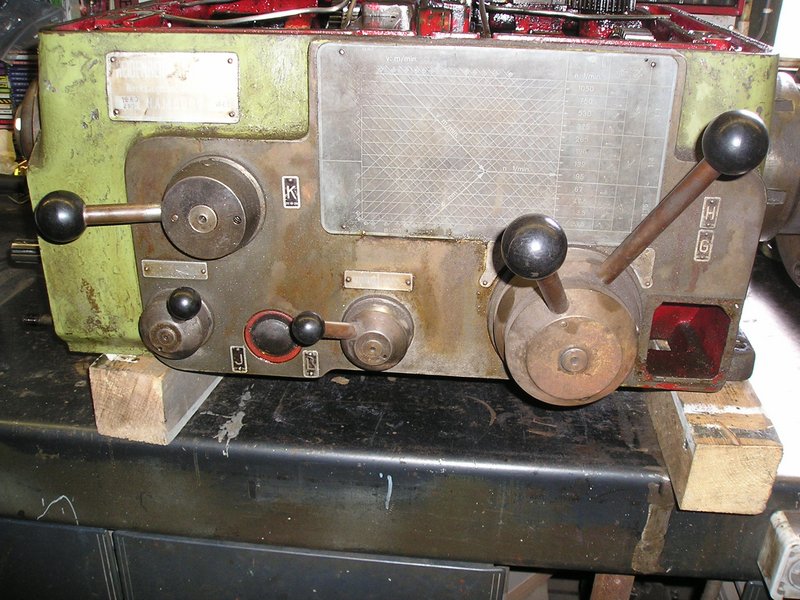

Volgende patient maar is op de tafel parkeren.



Deksel er af.

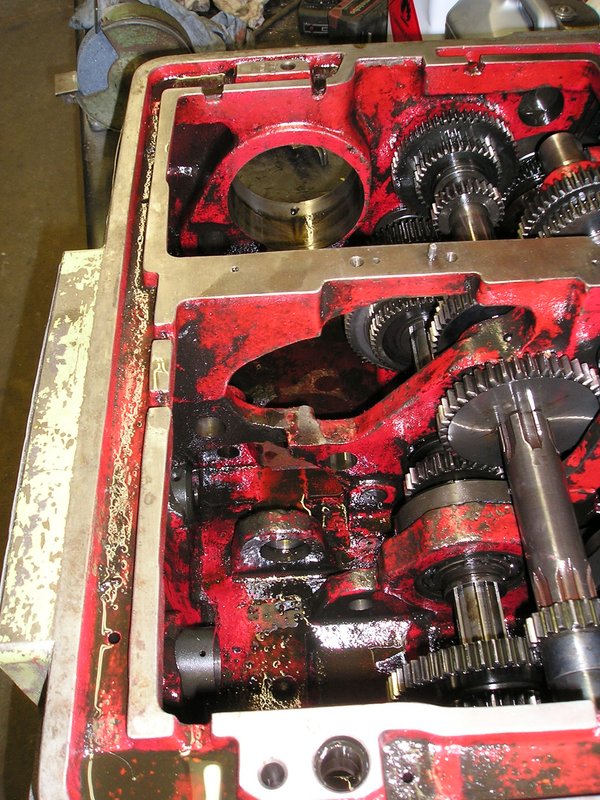

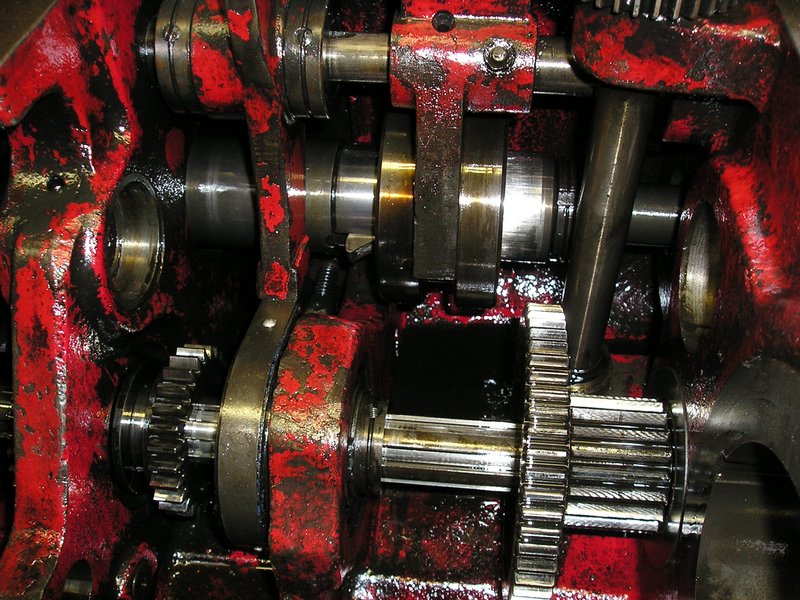

Maak hier en daar wat overzicht foto's, gezien het feit dat er van alles aan borgingen mist en los zit van binnen, ga ik de bak geheel leeg maken.



Best veel.

[Hoppa69]

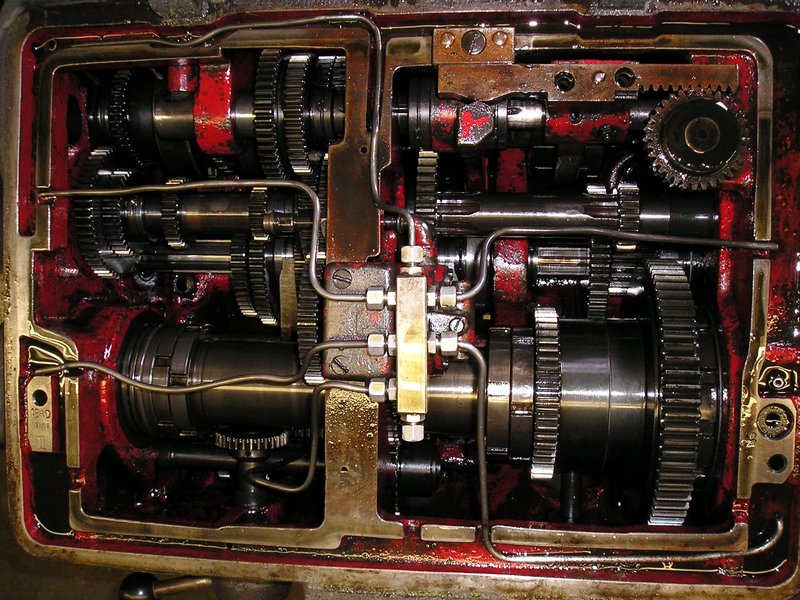

Eerst alle smeerleidingen er af, niet te zien maar er zitten ook gaatjes hier en daar voor smeering, deze zijn aardig verstopt.



Begint al goed, lekker vast.



Kogeltjes niet vergeten.

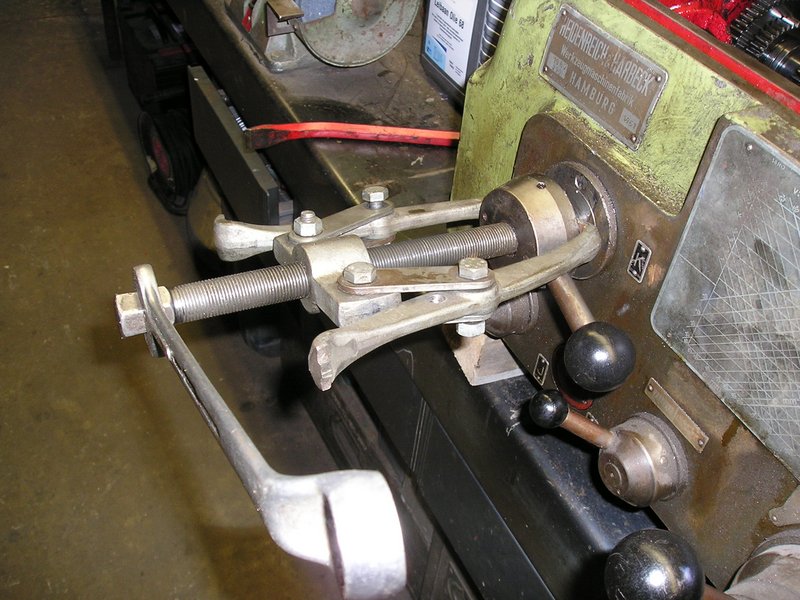

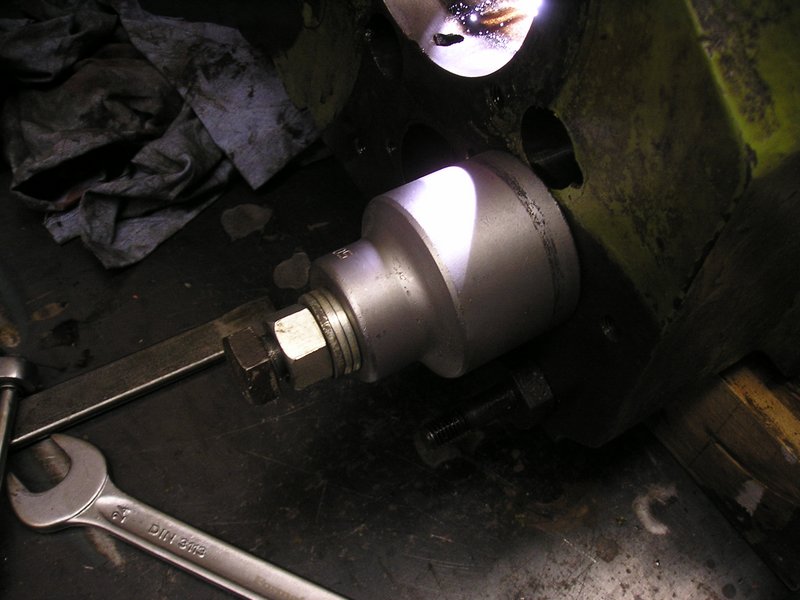

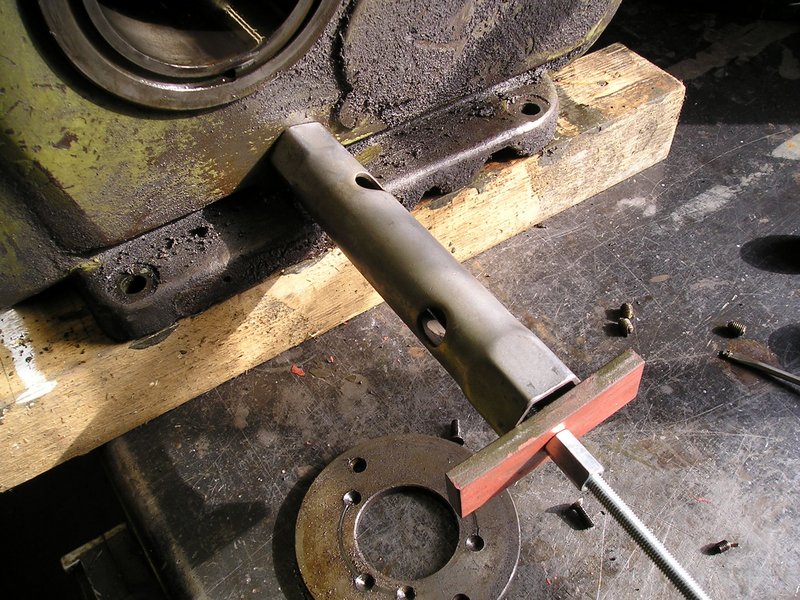

Kreeg er eindelijk een trekker op.

[Hoppa69]

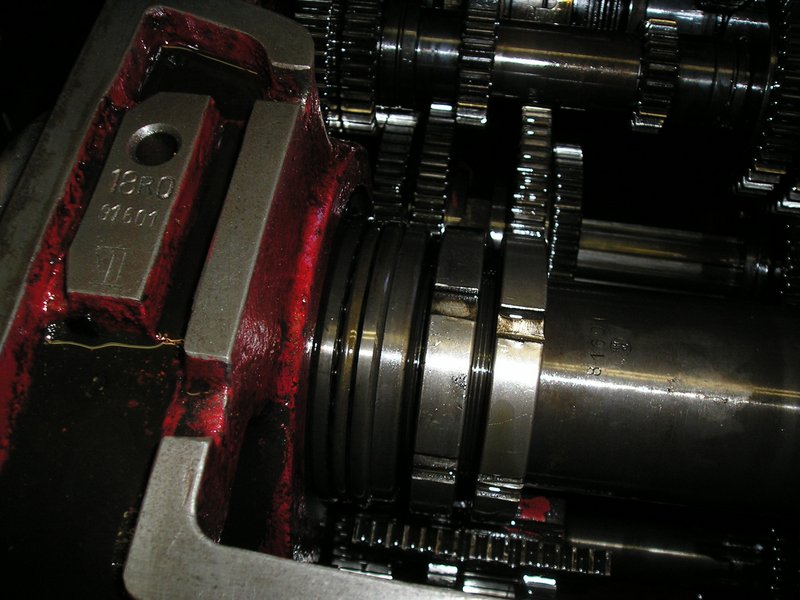

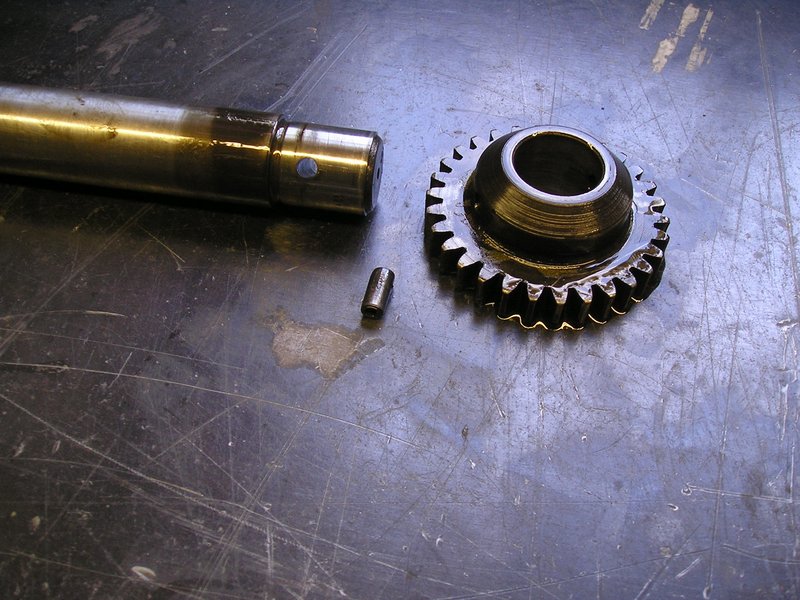

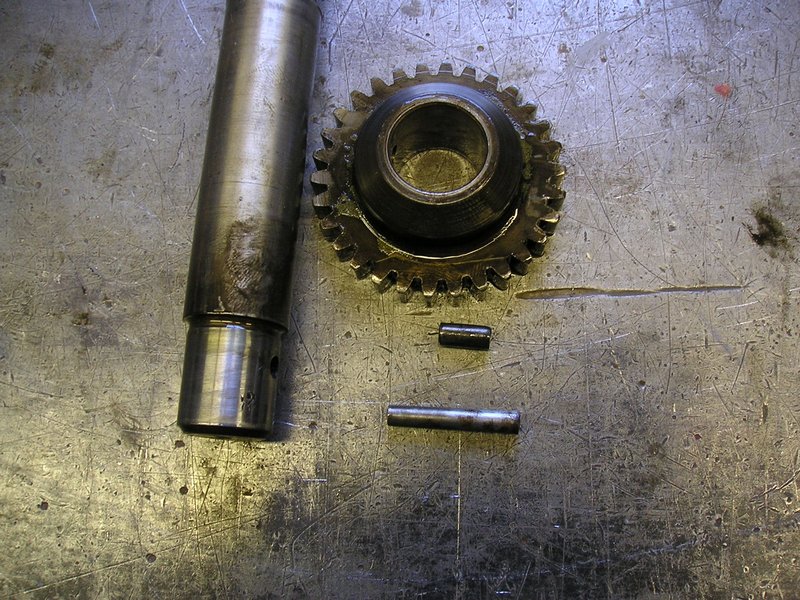

Die spanstift klopt al niet, die is veel te kort.



Die ik toen in de oliebak vondt klopt wel.



Hier en daar wat moeren los tikken.

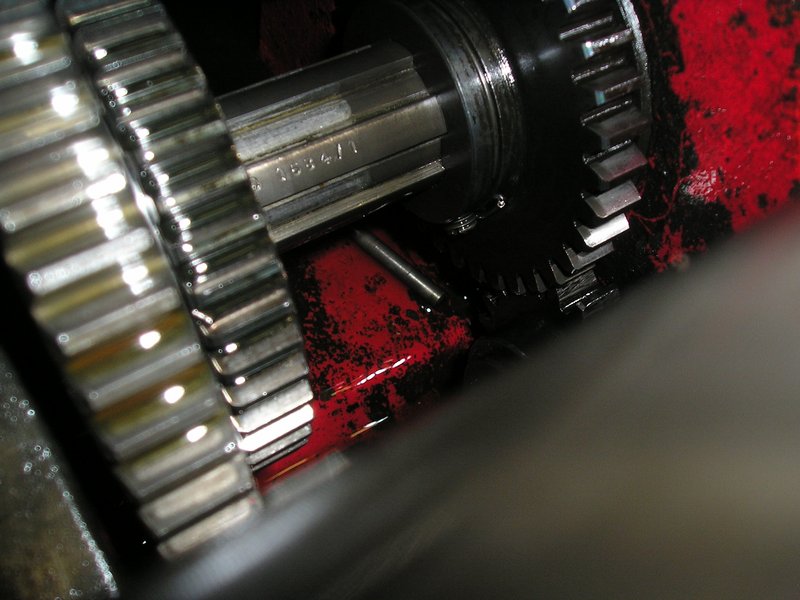

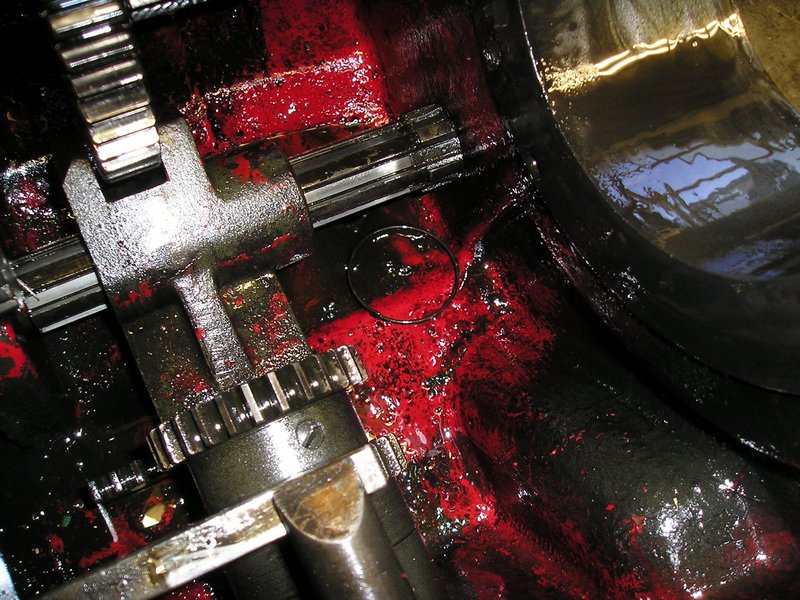

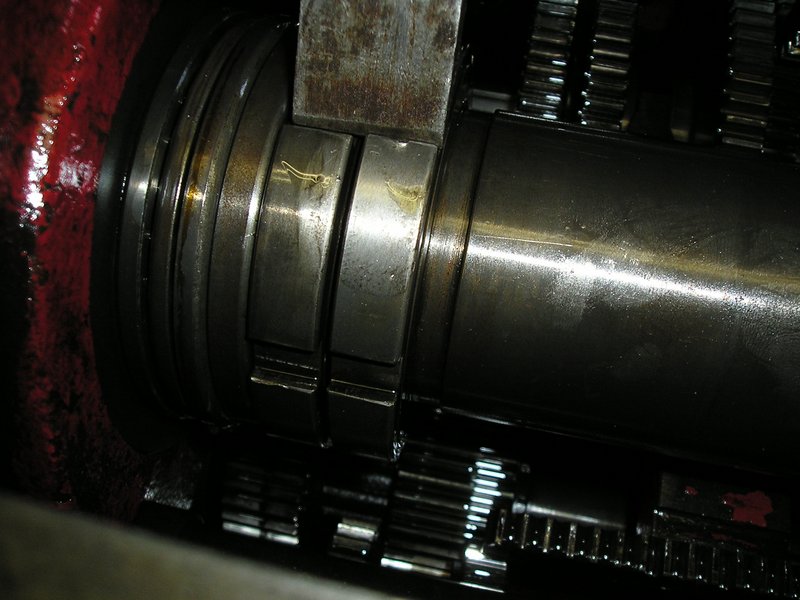

Zie alweer een stift liggen en een borging die er al half uit is.

[Hoppa69]

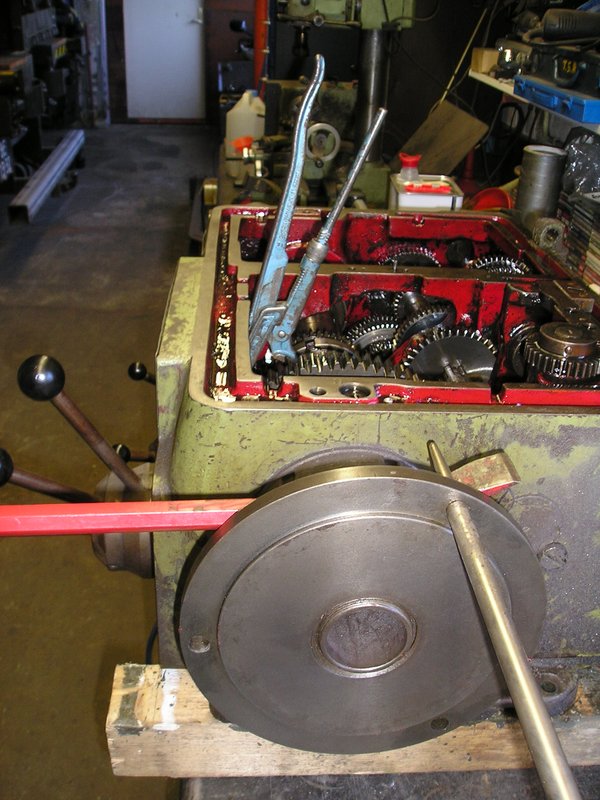

Die wilde niet, dus tang er op.



En dan zo maar draaien.



Uit eindelijk alles los.



Deksel er af, nog meer moeren.

[Hoppa69]

Die weer los en volgende deksel verwijderen.



Haast alles is metrisch waar aan gestrokken moet worden, dus das wel fijn.

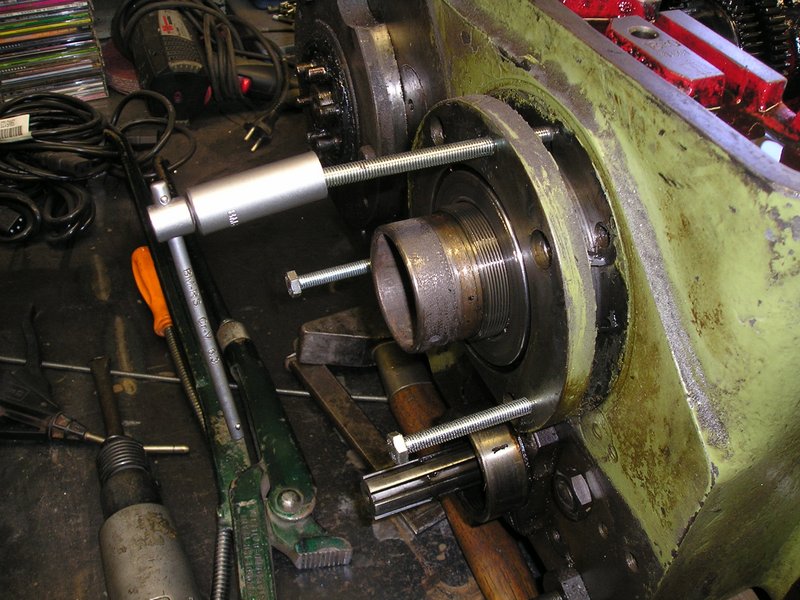

En nu weer trekken aan de kopkant.

[Hoppa69]

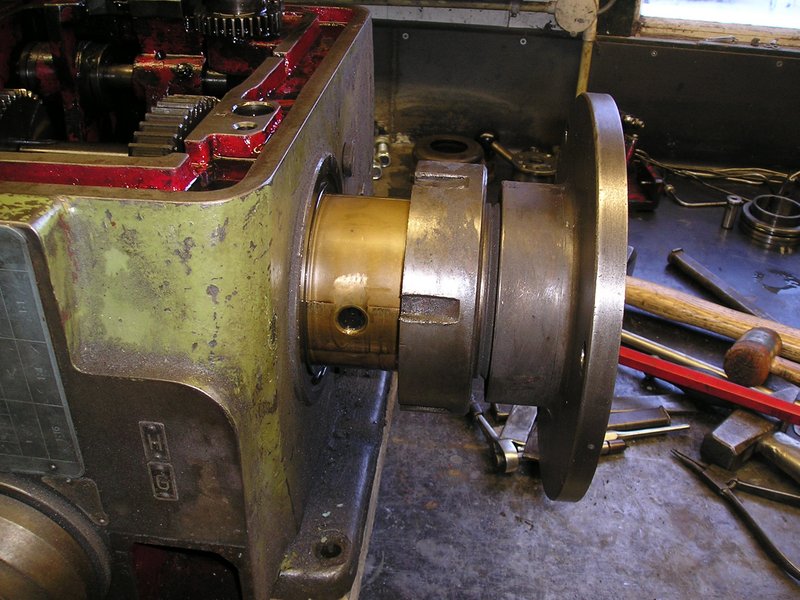

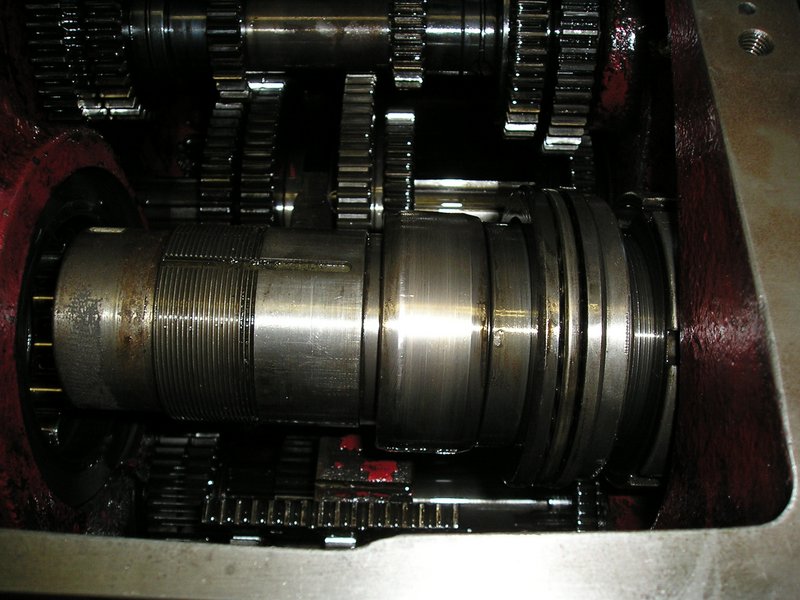

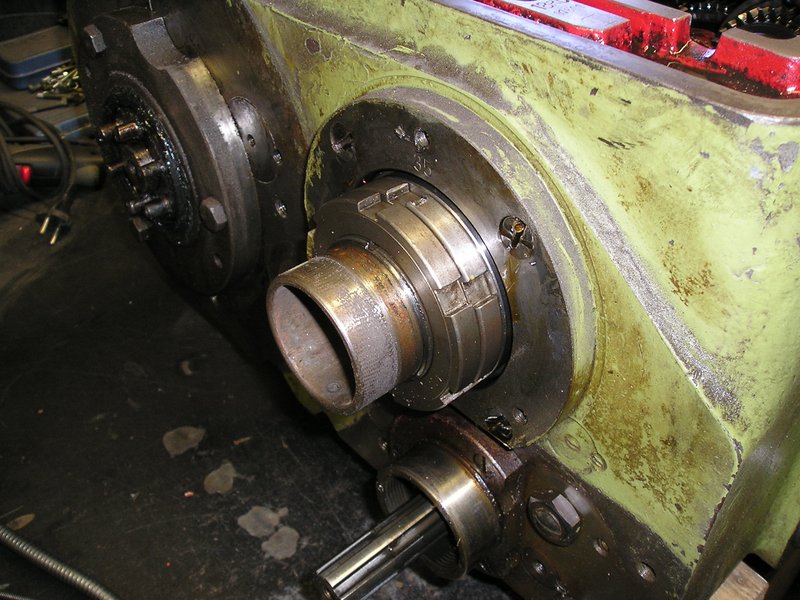

Geen lager maar een bronzenbus aan deze kant.

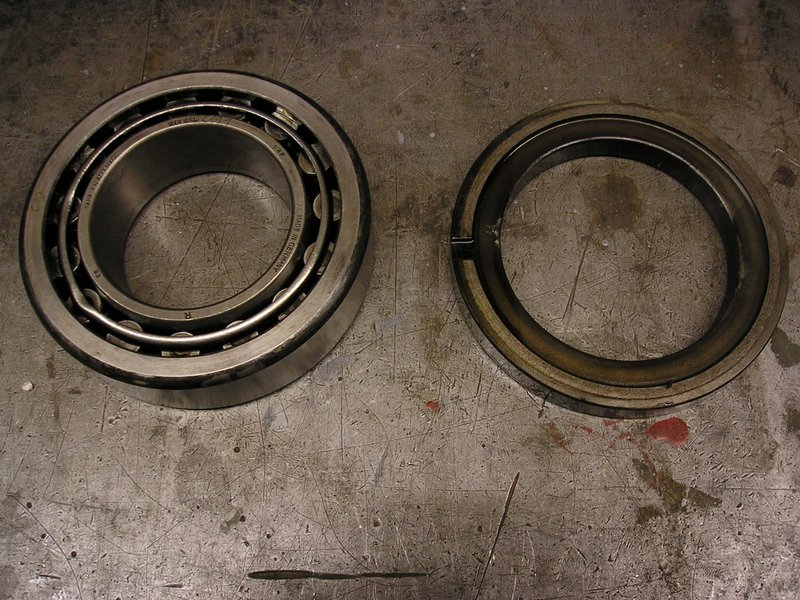

Achterkant wel een lager.



Zit nog een lagerschaal op.

[Hoppa69]

Snel warm gemaakt, zodat die bijna niet door warmt naar de as en los kwam die.

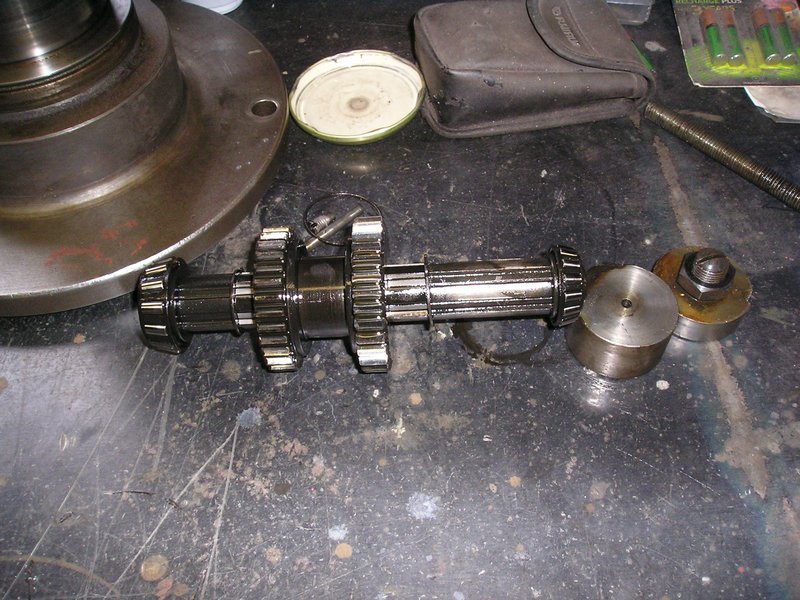

Die is er uit, hangt nog meer aan, staat alleen niet op de foto.



Heb nog een poging gewaagd de voorkant los te krijgen, dat was echt niet te doen, blijft maar lekker zitten.



En alweer een onderdeeltje terug, borgclip die moet voorkomen dat de borgstiften er uit komen, denk dat de borgstiften terug gaan met loctite.

[Hoppa69]

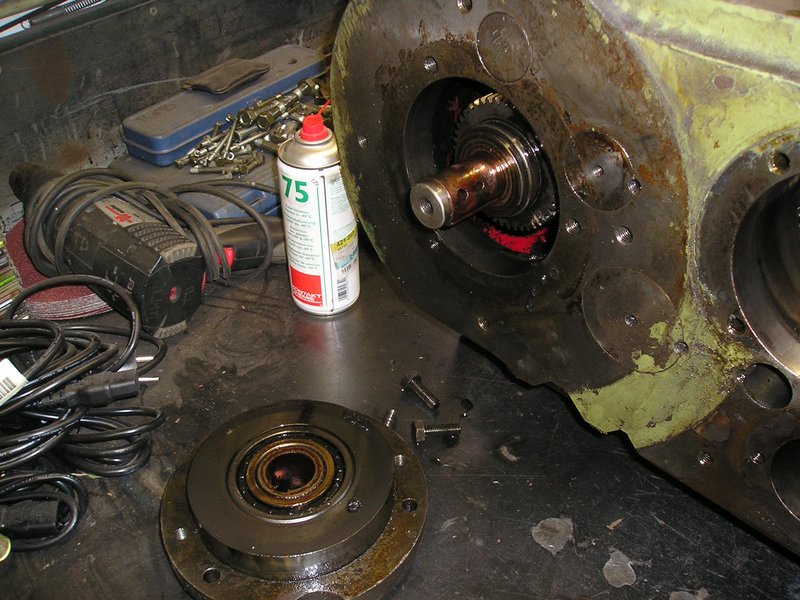

Ondertussen ook de bronzenbus er af gekregen.



Lager voelt nog goed.



En weer aan de volgende as trekken.



En dan wat langer er op, als het wat makkelijker gaat.

[Hoppa69]

Stelbout die niet veel meer stelt, omdat het van binnen vast zit.

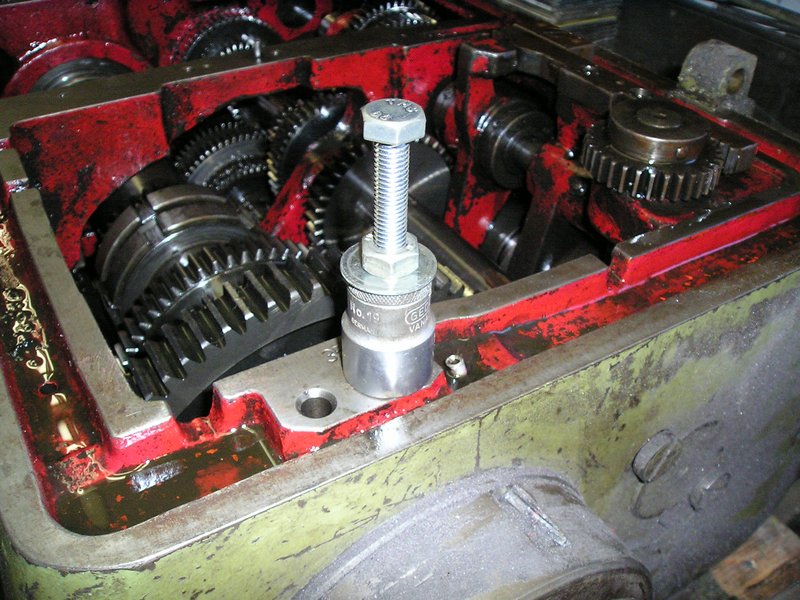

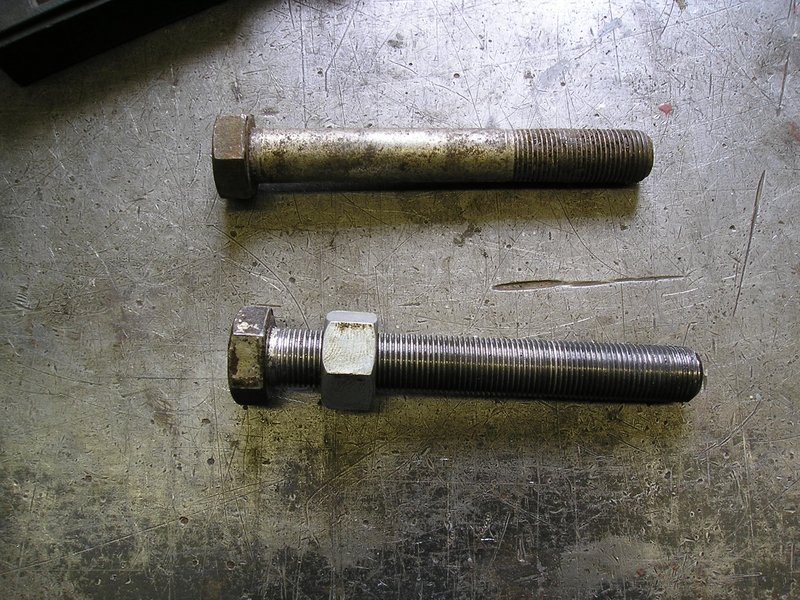

Moet er ook aan trekken, is het enige wat fijner draad heeft, even 1 gemaakt van een oude borstbout.



Dop erbij.

[Hoppa69]

Deksel is er uit en dan aan de volgende dop beginnen.



Maar het is er uit.



Hij gaat lekker.



Heb hem al een eind liggen.

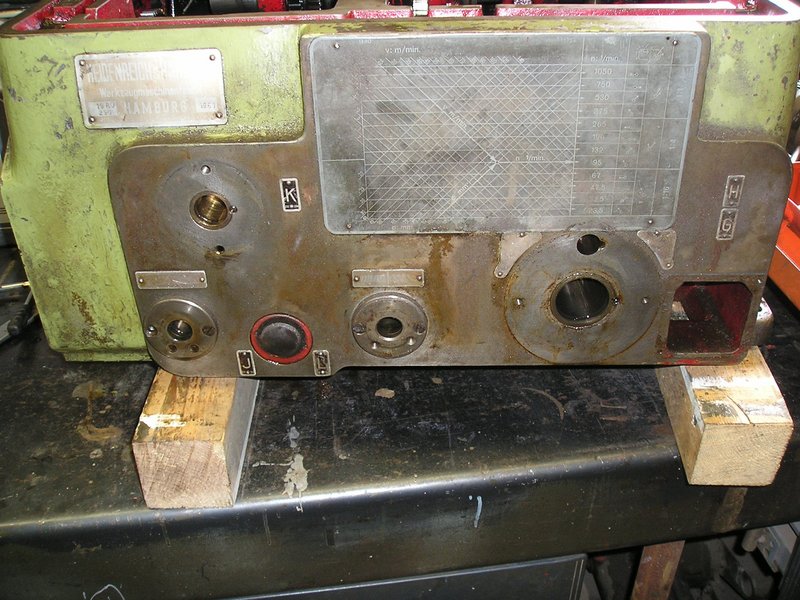

[Hoppa69]

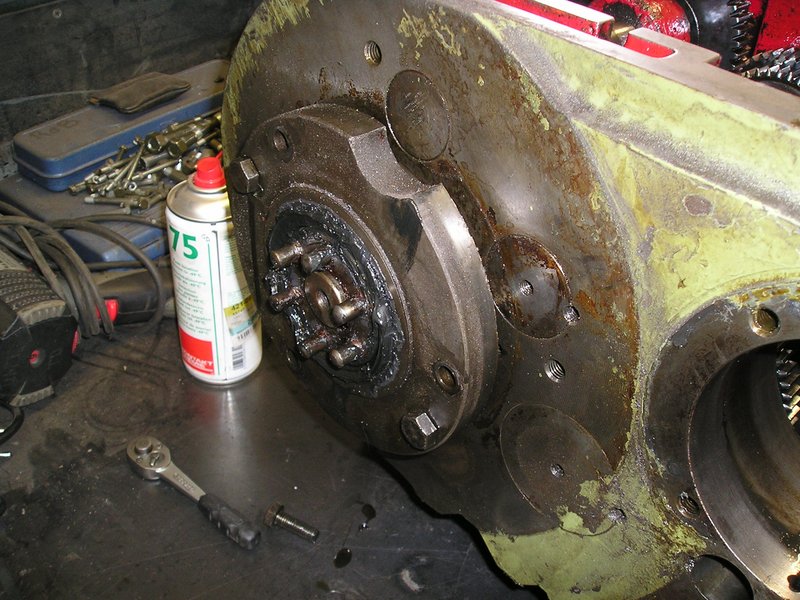

Bouten er uit.

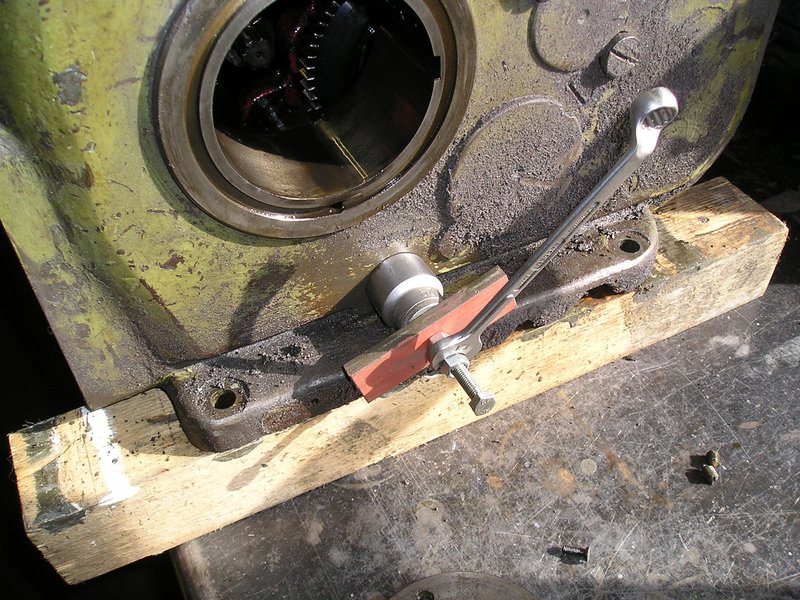

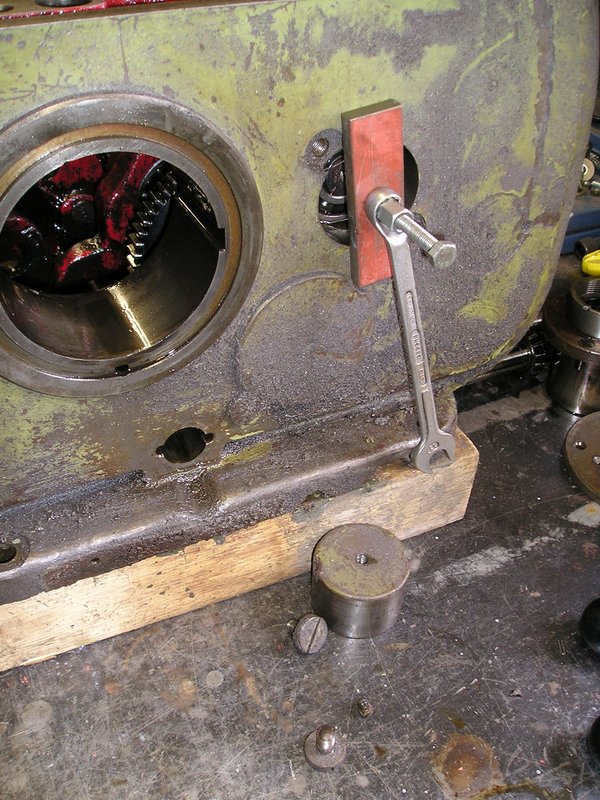

En dan met die bouten een draadgat lager weer het deksel af drukken.

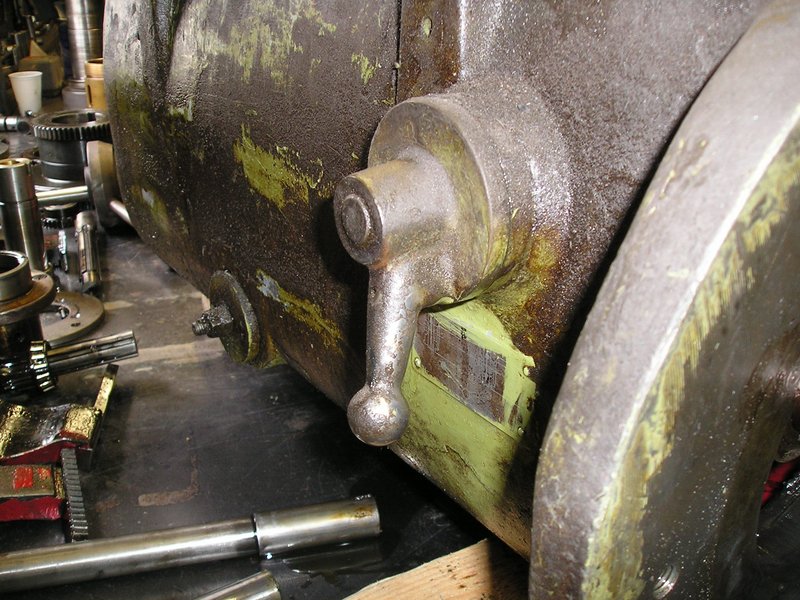

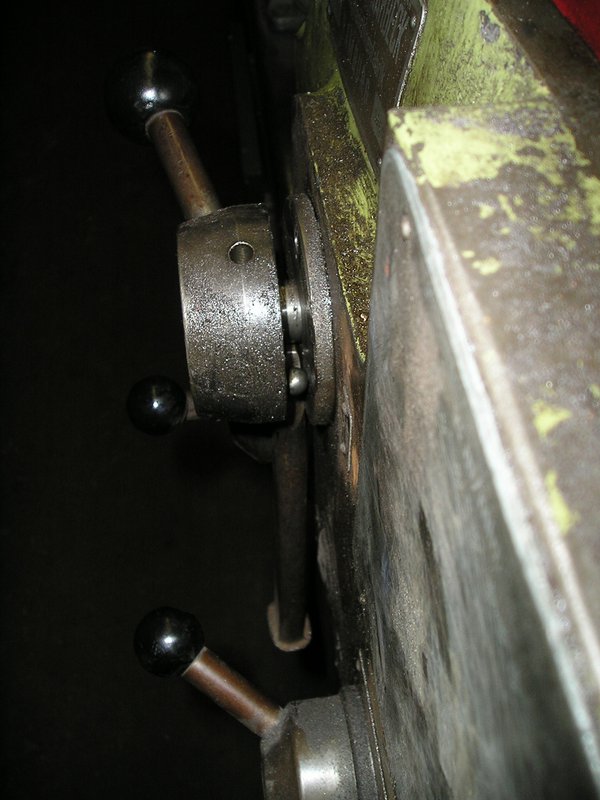

Nu ziet hier een hendel en wat ik nog kan zien op het plaatje is 1 stand om 1 kant op te draaien en de andere kant beide kanten.
Waar ik al geen jotta van begrijp.

[Hoppa69]

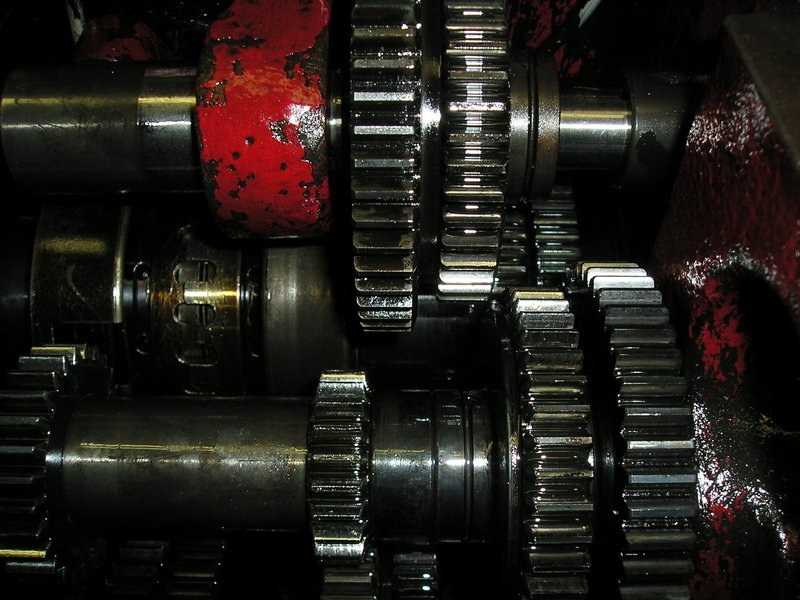

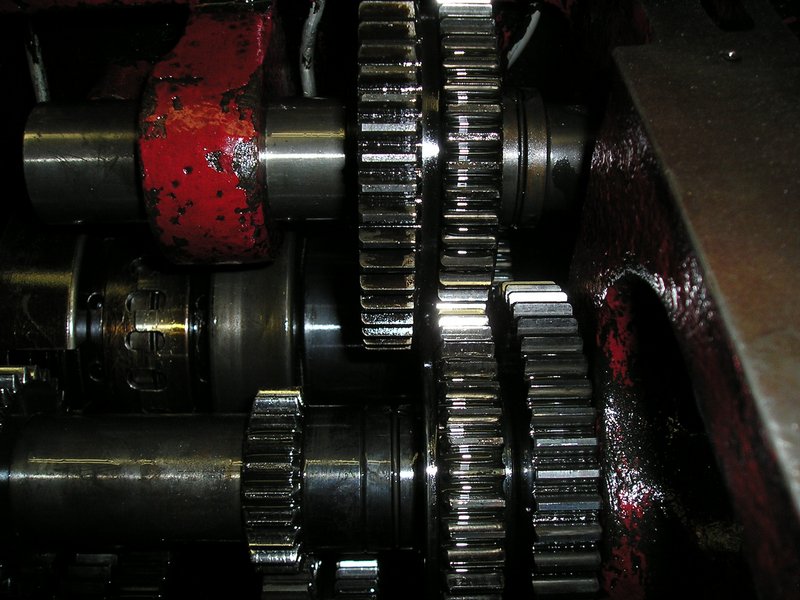

Nu zie ik dat in stand 1 het rechter tandwiel ingrijpt in een ander wiel.



Maar in de andere stand, grijpt het nergens in, denk dat er wat verkeerd in elkaar is gezet.
Heb in engeland de gebruiksaanwijzing en tech tekeningen besteld, kom er zo niet zo gauw uit wat er aan de hand is.



Dop trekken en dan weer as trekken.



Die onderste moet er uit.
