Draaibank

[Hoppa69]

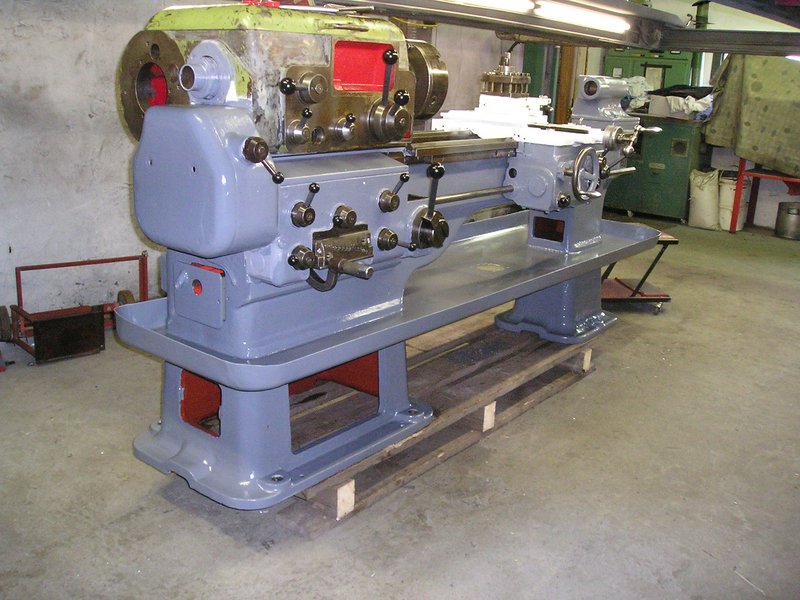

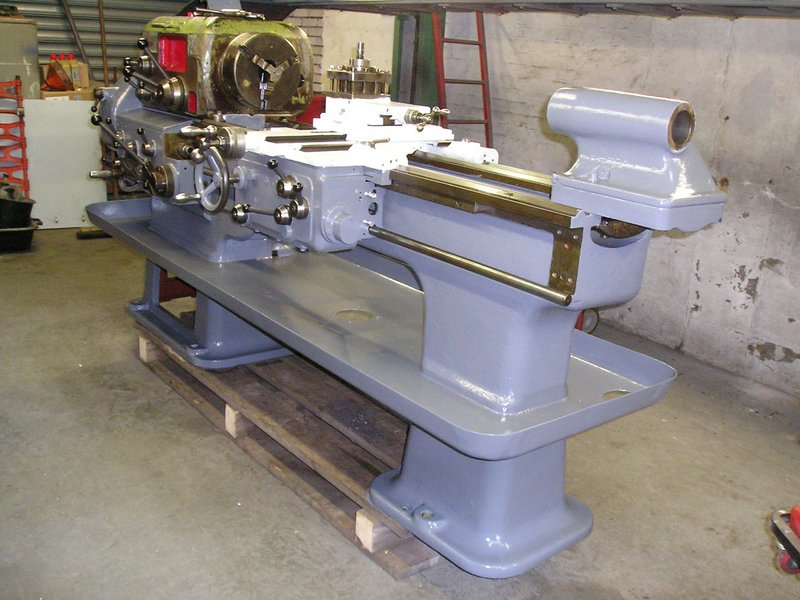

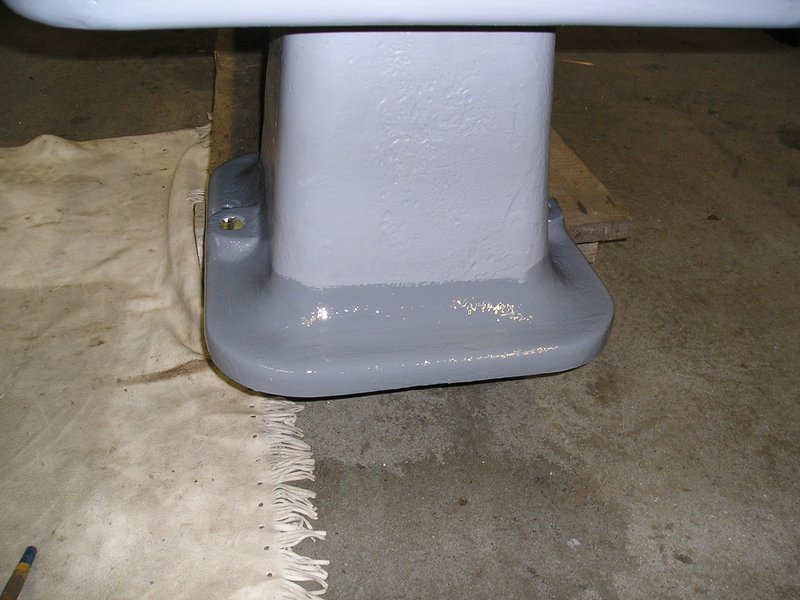

Foutje gemaakt met de verf, dus schilder hem nog een keer geheel.
Maak hem gelijk wat donkerder.

[Hoppa69]

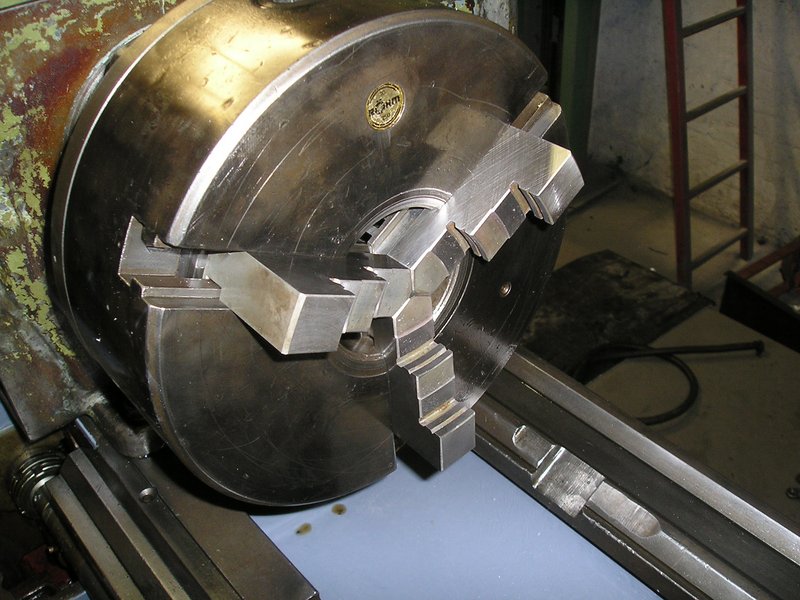

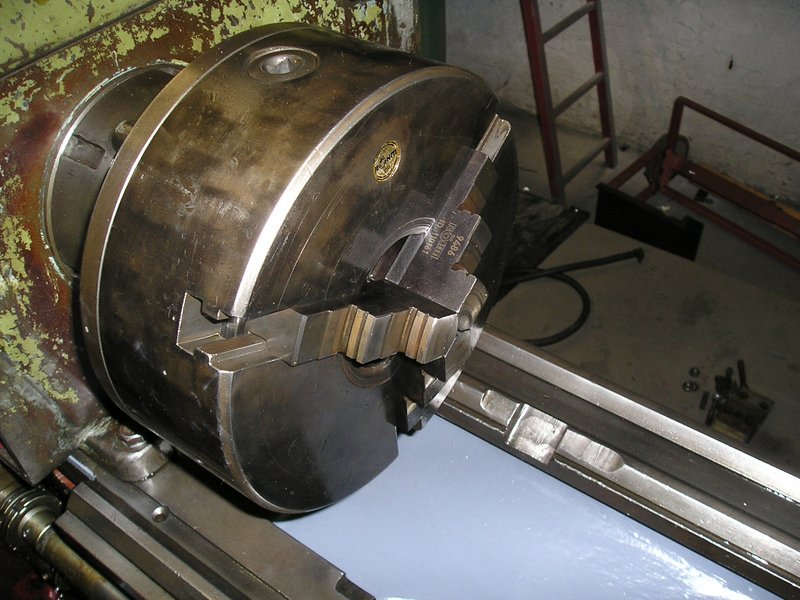

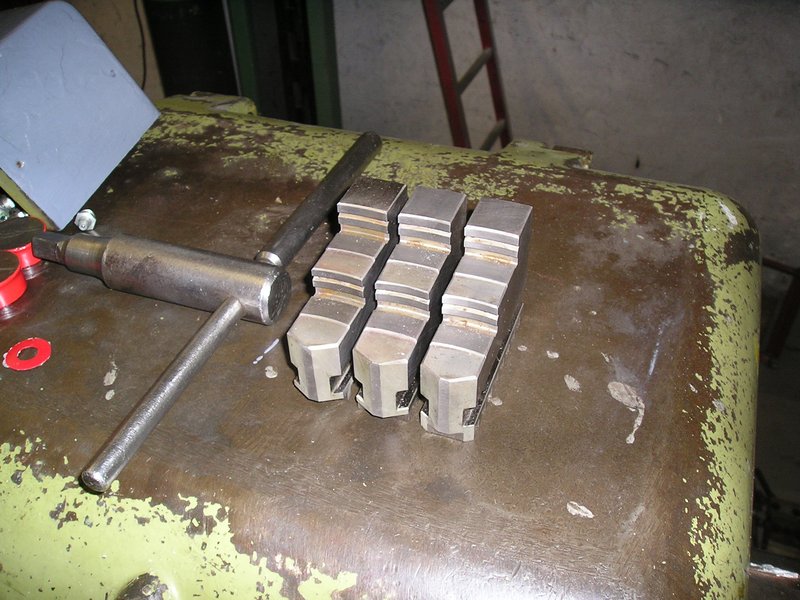

Kwam nog een net setje rohm bekken tegen op ebay.



Dit had ik al.



Nu heb ik dit dus ook.
Zou willen dat die pool die de clutchplaatjes maakt is op schoot, ik zal wel weer te maken hebben met een minpool i.p.v. een pluspool.

[Hoppa69]

Hoopte dit lange weekend verder te kunnen met de wielen van de 314.
Was bij een verkoper wezen kijken voor wat velgen van een 404.
Maar die waren in zo'n slechte staat, dat ik denk dat zelfs de oud ijzerboer ze niet meer wil.
Zat geen foto bij, dus op de gok gegaan, dat doe ik niet meer.
Maar had van de week wel de koppelingplaatjes binnen voor de draaibank.
Dan daar mee verder.

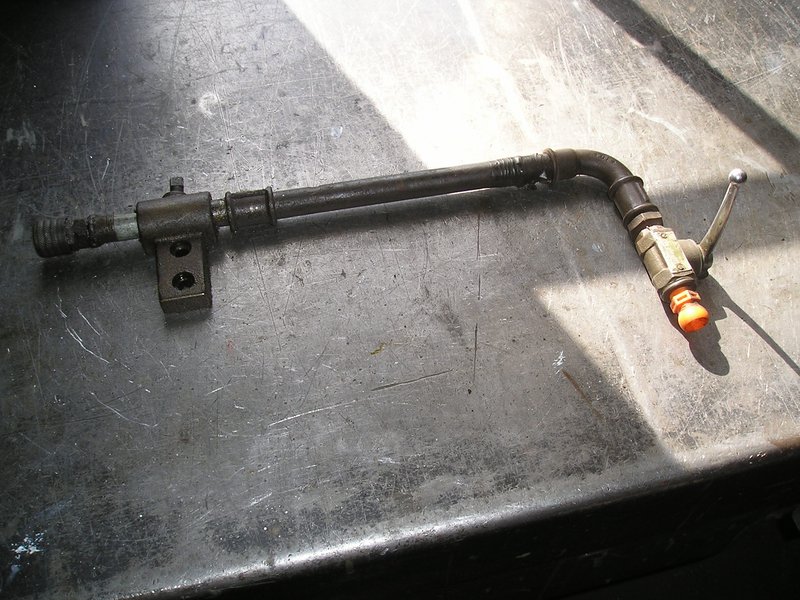

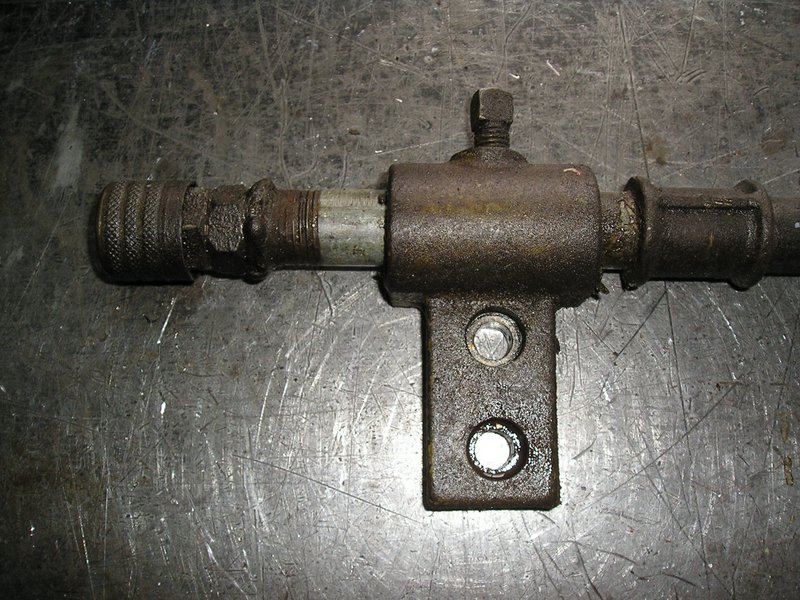

Koelwaterleiding.



Gaat het 1 en ander van tussen.



Kan nu wel rond draaien maar niet meer op en neer.



Weer een beetje grondverf smeren hier en daar.

[Hoppa69]

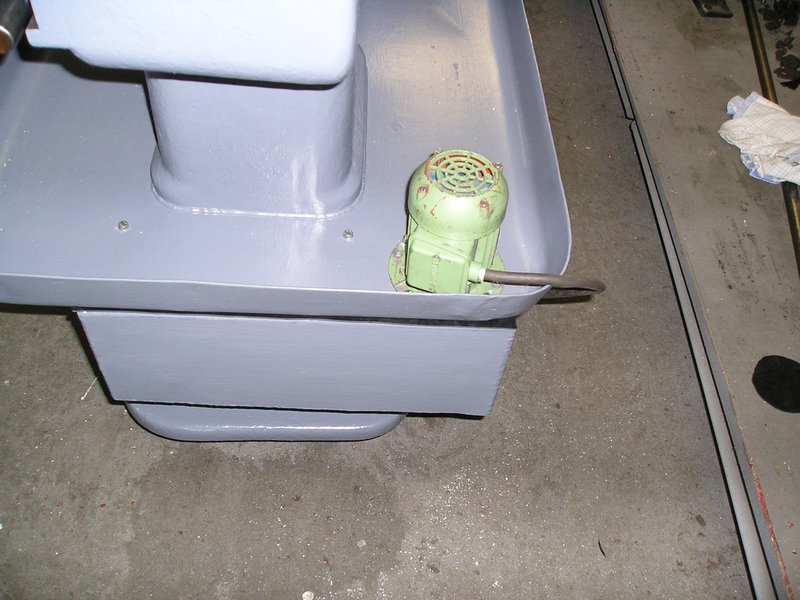

Koelwaterpomp 2 gaten.



Voor de montage 4, dus even wat gaten erbij prikken in de rand van de pomp.

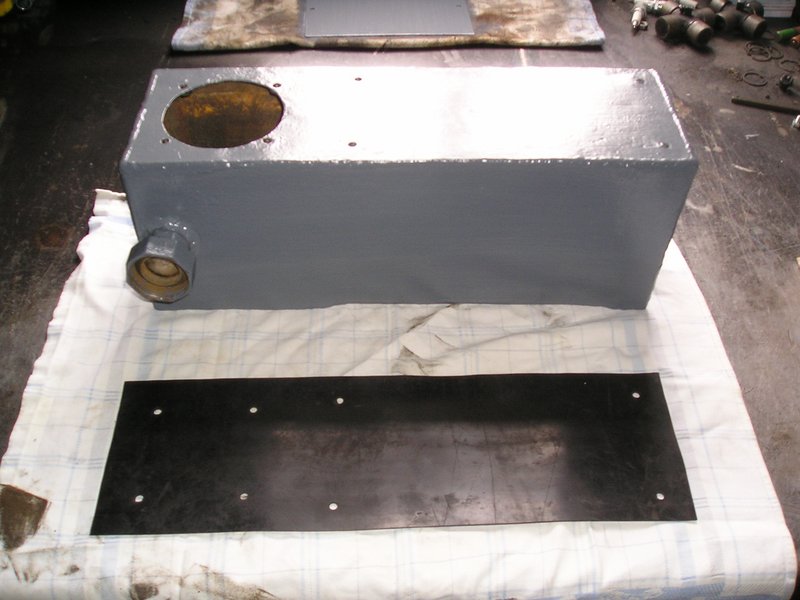

Gelijk een rubber plaatje tussen tank en bak.



Monteren.

[Hoppa69]

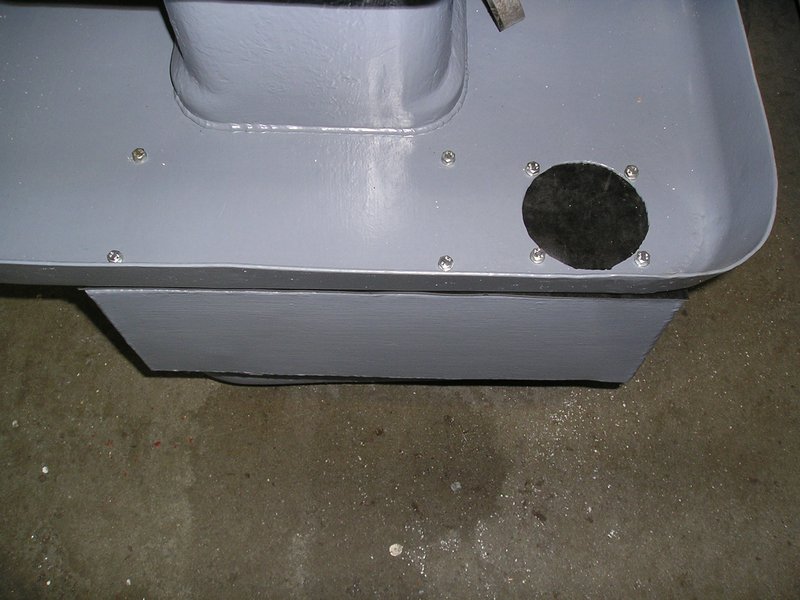

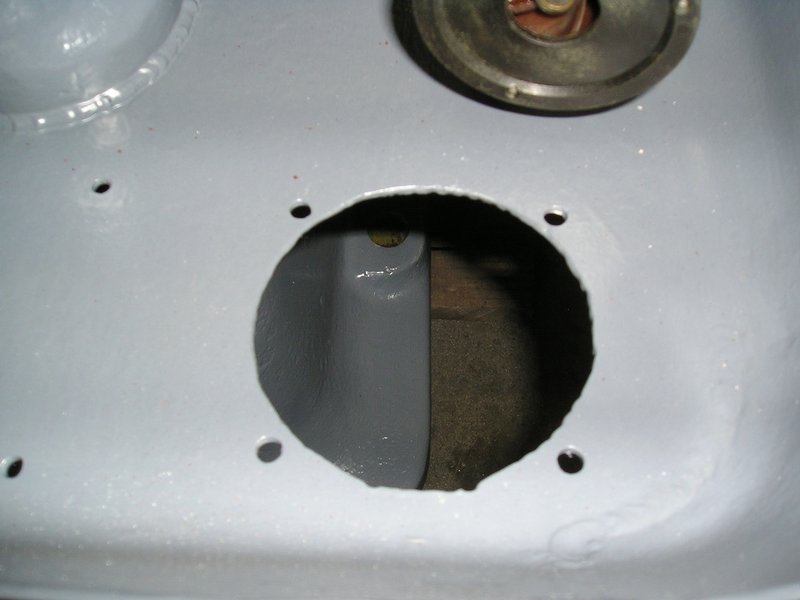

Gat snijden en pomp er in.



Dicht gemaakt, zat de bak voor met de ster driehoek schakeling.

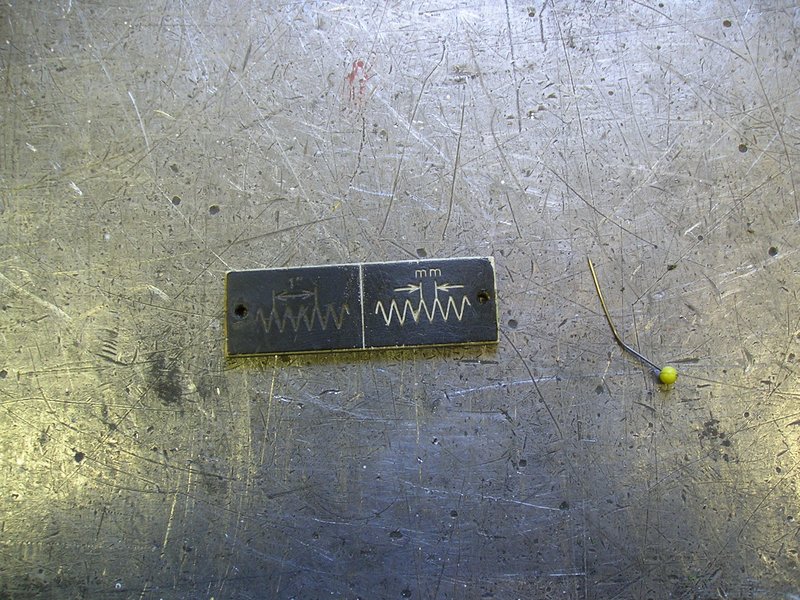

Wat er nog te redden valt aan plaatjes schoon maken en vernis er overheen.



Wat peuteren met een speld.

[Hoppa69]

Die komt ook al aardig terug.

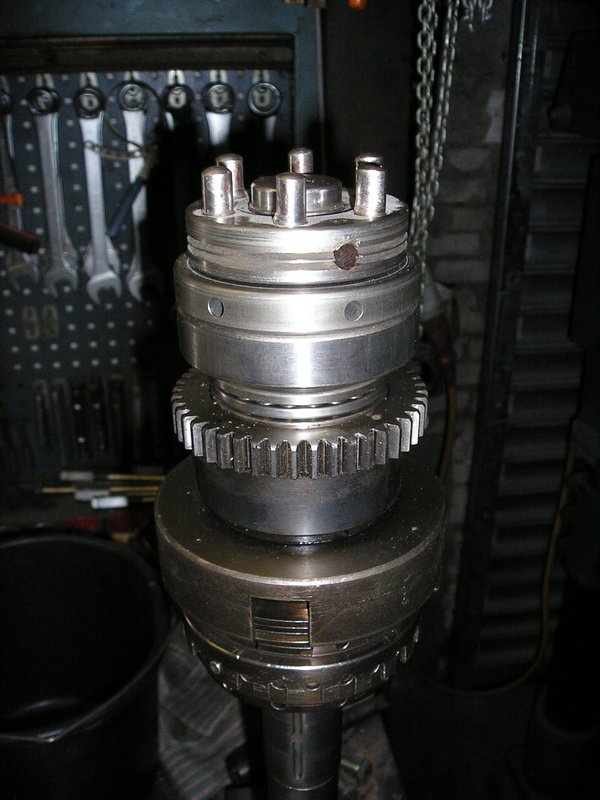

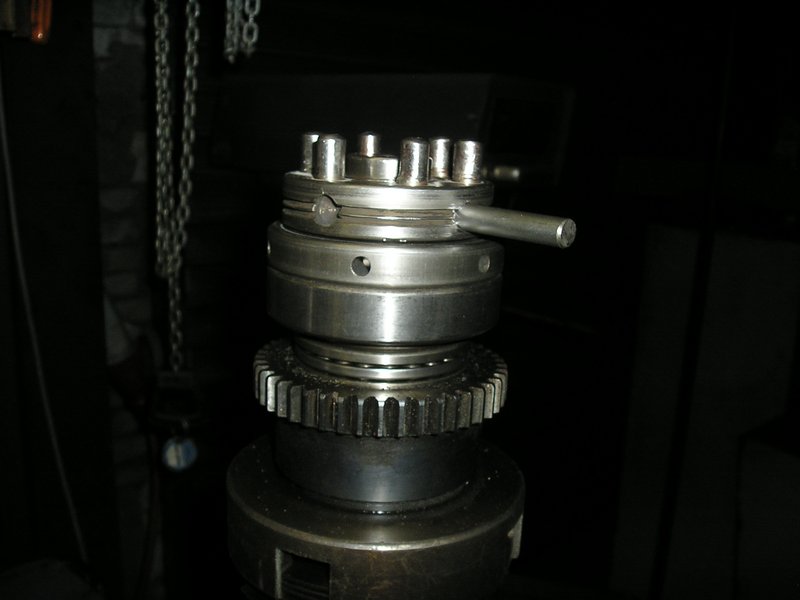

Eerste pakketje koppelingsplaatjes er in en opbouwen.

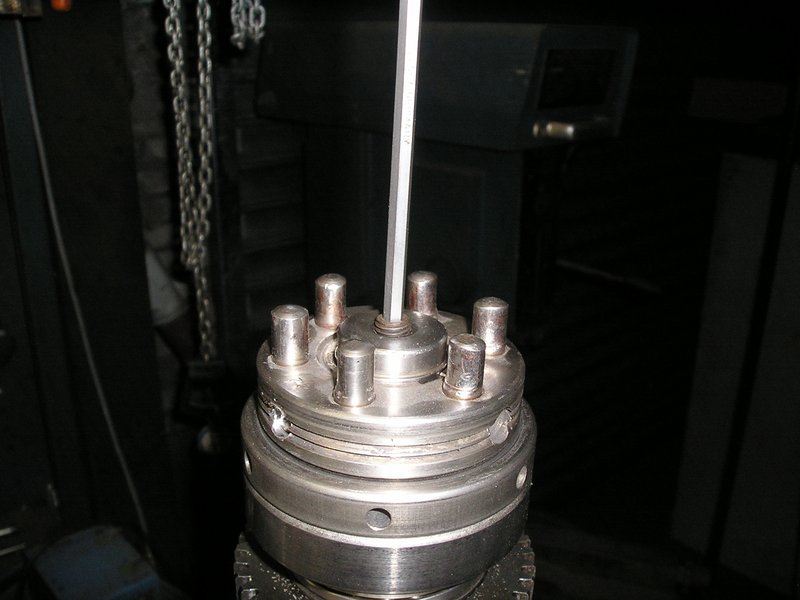

Moet nog een pen hebben voor die was weg gesleten.
8 mm er in maar het gat was ook wat uitgelubberd.



Dus uitgeboord naar 9 mm.
En andere pen geslepen.

[Hoppa69]

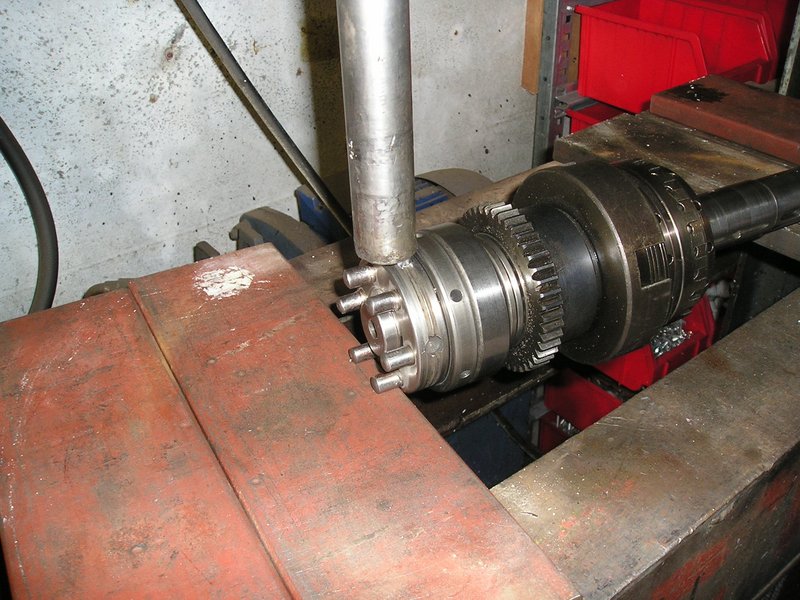

Had zelfs de pers nodig om hem er in te krijgen.



En een borging er op, die komt er niet meer uit.

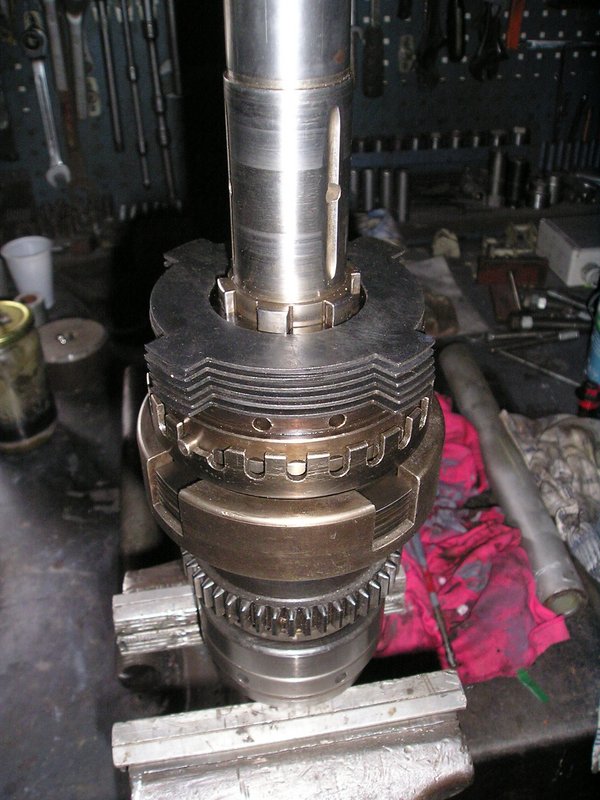

Het was even wachten op de plaatjes maar ze kunnen er in.



Het is weer opgebouwd.

[Hoppa69]

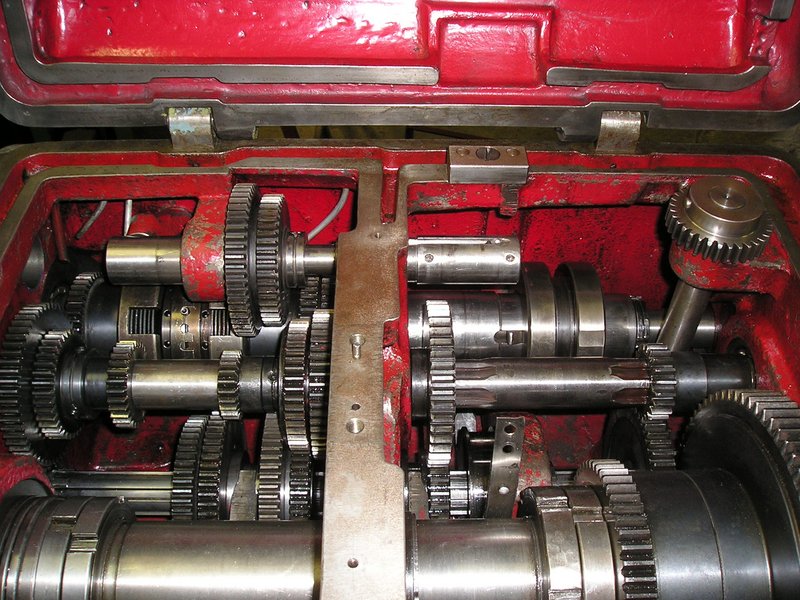

De gehele as ligt er in.



Deksel er op.
Pen die ik gemaakt heb, zorgt er ook voor dat de koppeling voor de motor er niet afgedrukt wordt als de koppeling voor het draaien wordt ingedrukt.

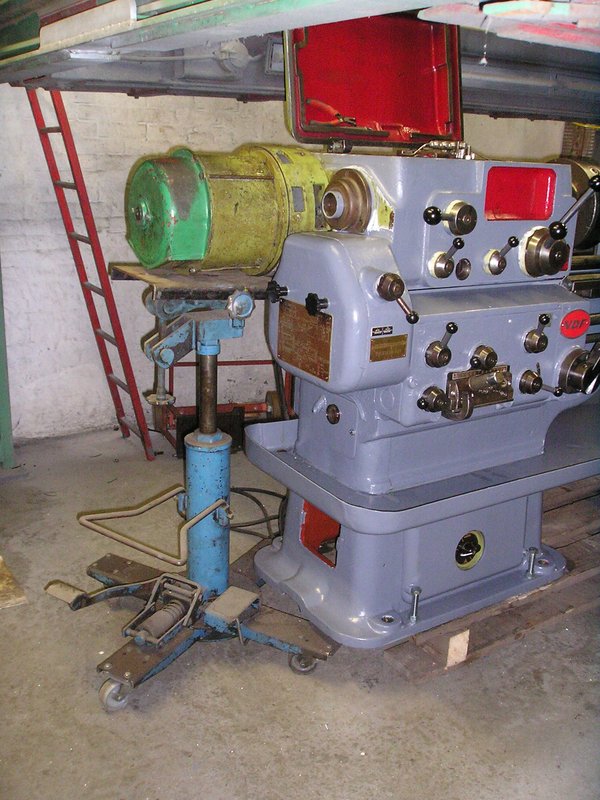

Brommer er weer aan.

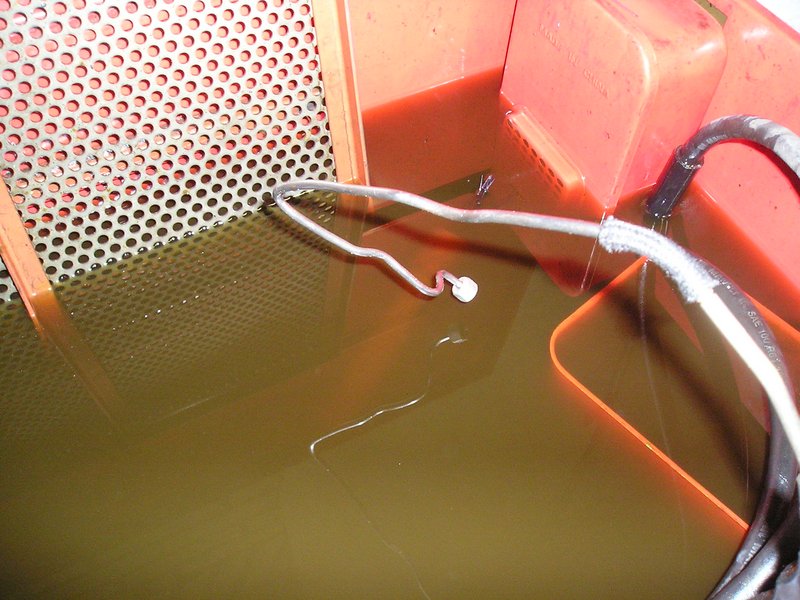

In het leiding werk zitten hier en daar ook 1 mm gaatjes voor de smering.
Die moest ik allemaal open prikken en dan in de ontvetbak even kijken of alles weer open is met wat lucht.

[Hoppa69]

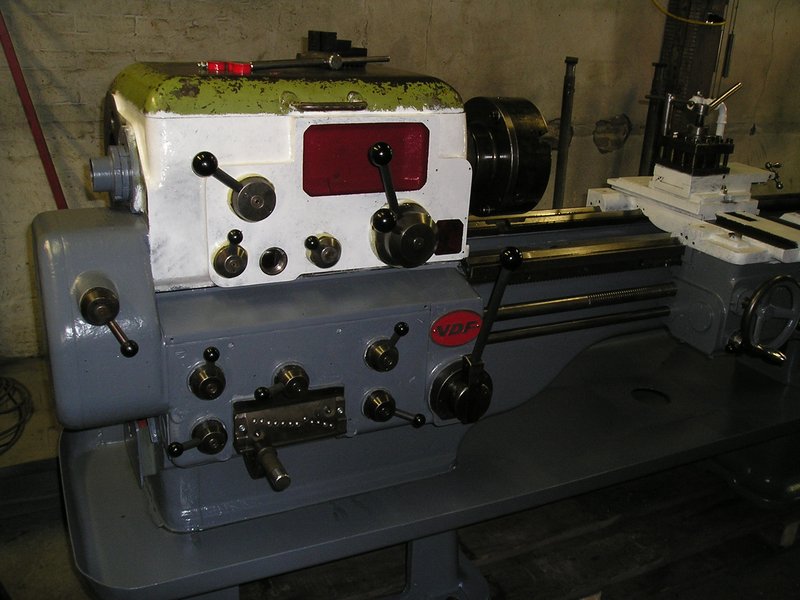

Alles zit er weer in, kan die electrisch weer aangesloten worden.
Koppelingen afgesteld.

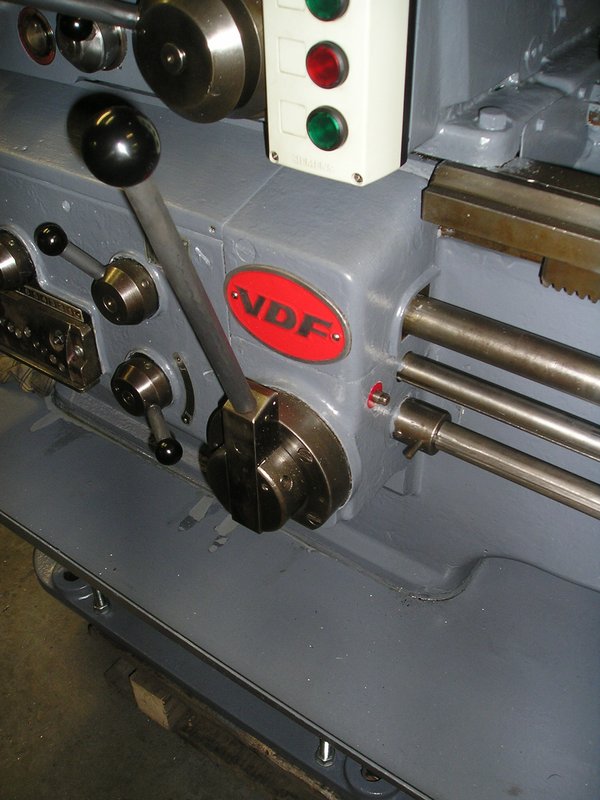

Heb hem getest, draait als een zonnetje.
Nu alle smeerleidingen weer werken spetterd de olie goed in de rondte.

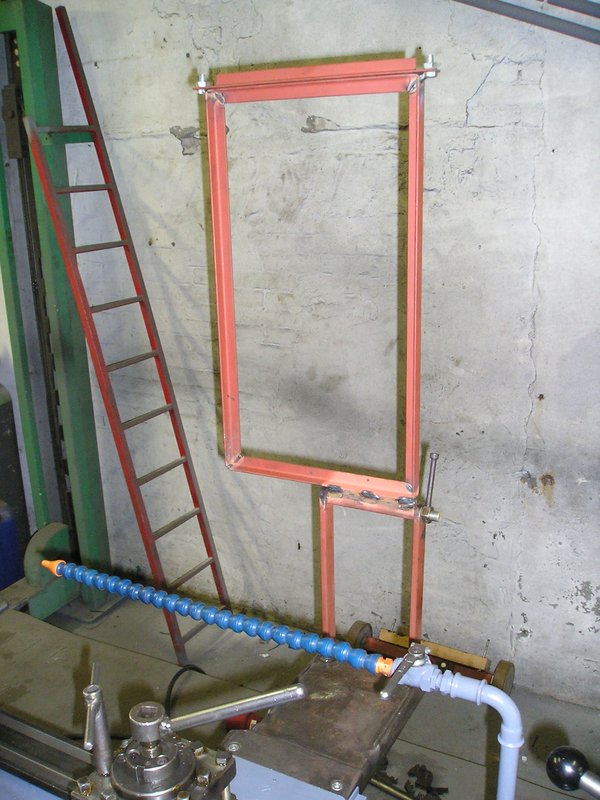

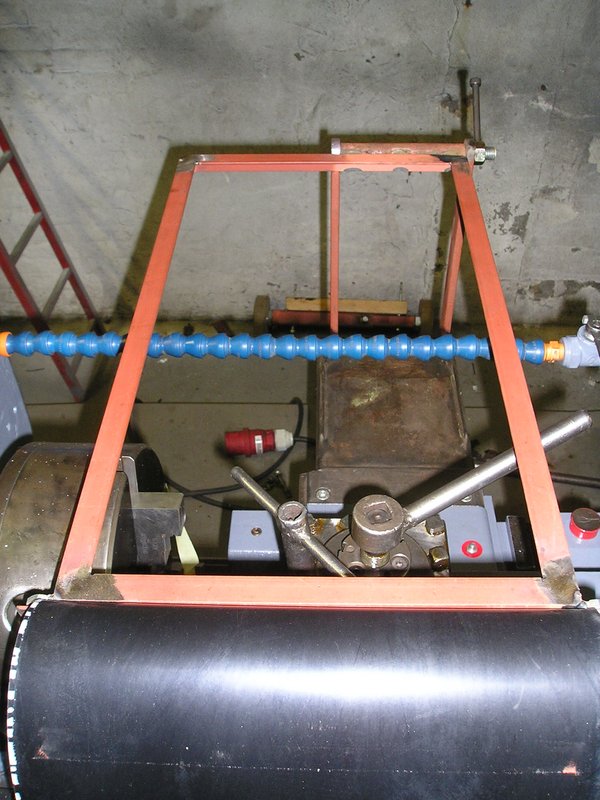

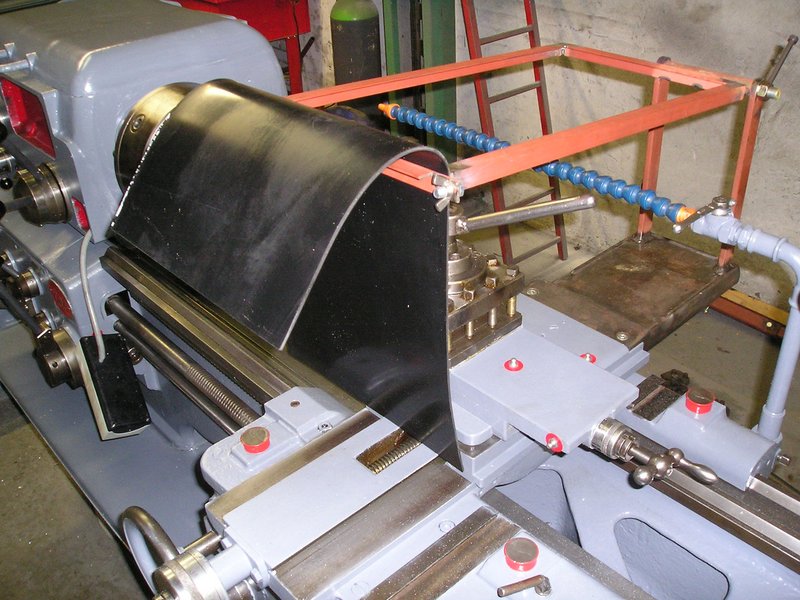

Nog een frame er aan geknutseld voor als ik moet draaien met koelwater erbij.
Dat wordt anders overal heen geslingerd.



Rubber flap kan dan op elke gewenste stand geklemd worden.
Er gaat nog wel een stuk vanaf.



Bovenzijde komt nog een plaatje plexiglas op.



En bij droog werk, klap ik het gewoon omhoog.

[Hoppa69]

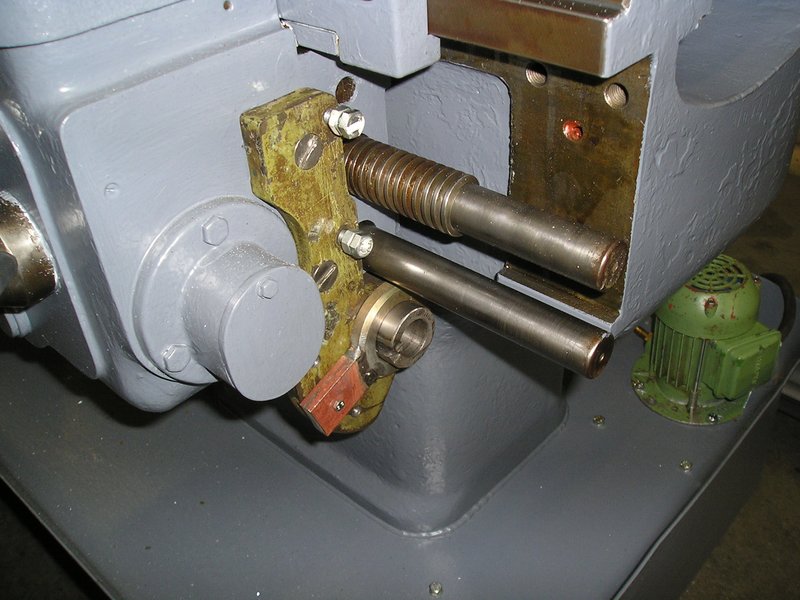

Dit samen met de as die er doorheen loopt is wat er nog over is van de bedieningshendel aan de zijkant van de loopkast.
Heeft dezelfde functie als op de hoofdkast, dus een gemis is het niet.
Maar wil er toch wat voor terug knutselen, kopen kan je het niet meer.

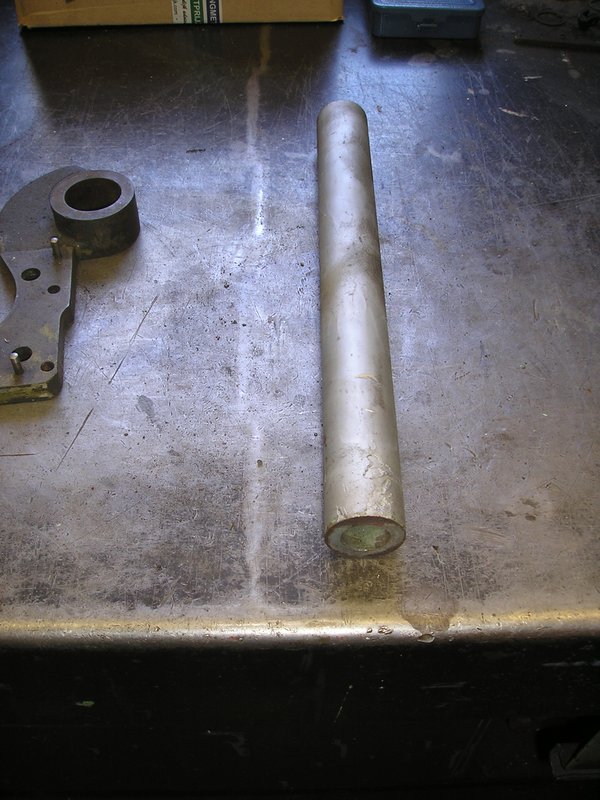

Heb nog een stuk dikwandige pijp liggen.

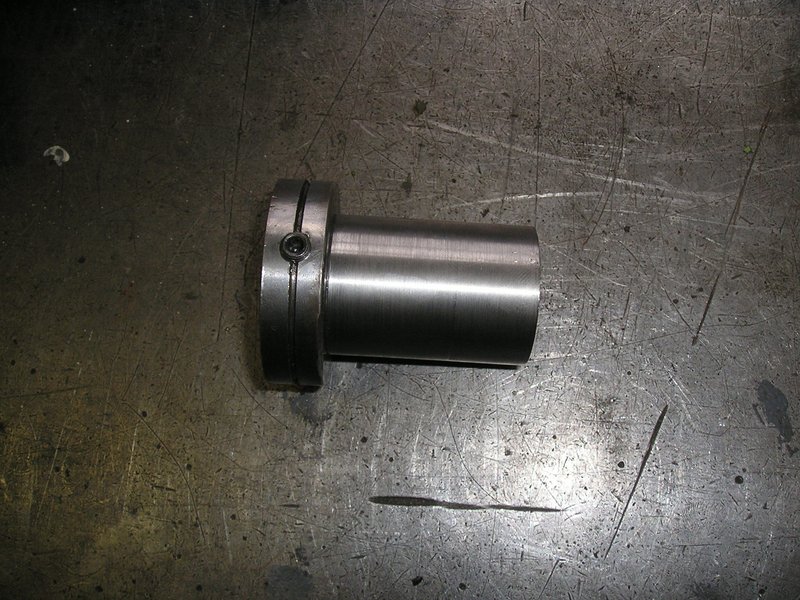

Beetje af en uitdraaien, tot die over de as schoof.



En aan de achterkant de borgring die er nog was.

[Hoppa69]

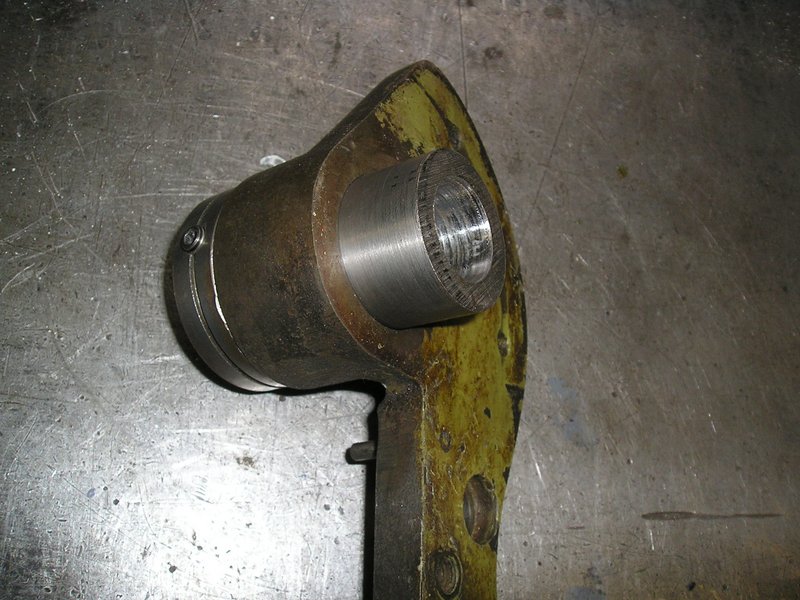

En hier past die ook goed in.



Maar daar moet een spie in.



Stukje hss gelast en in de draaibank gemonteerd.



Dan maar steeds heen en weer en het begin was er maar dan breekt toch op den duur dat hhs af i.v.m. zijn hardheid.

[Hoppa69]

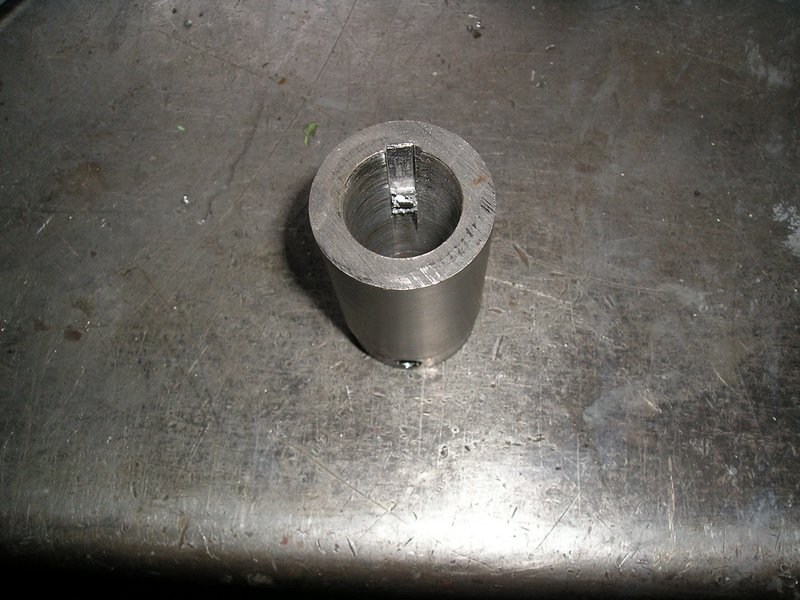

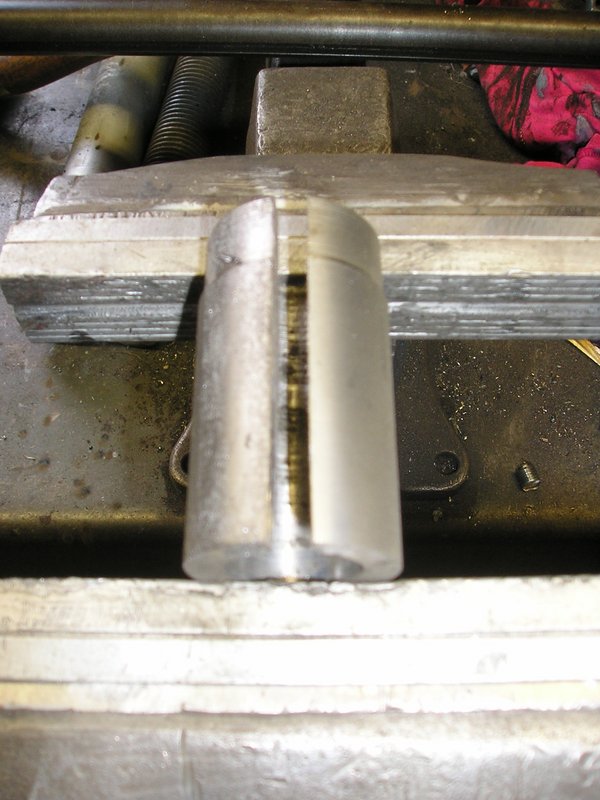

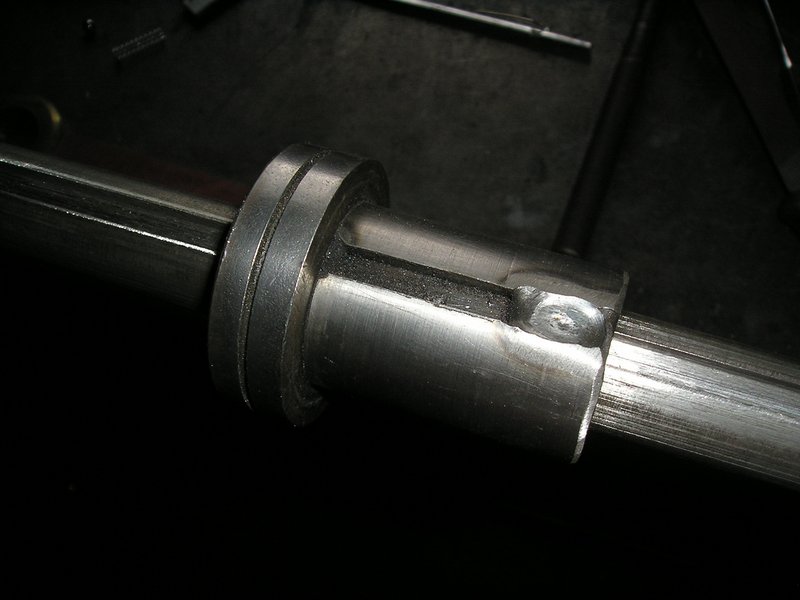

Dus plan b, over de gehele lengte open geslepen.



Spiestaal er in en vast lassen, andere las zit onder de ring.

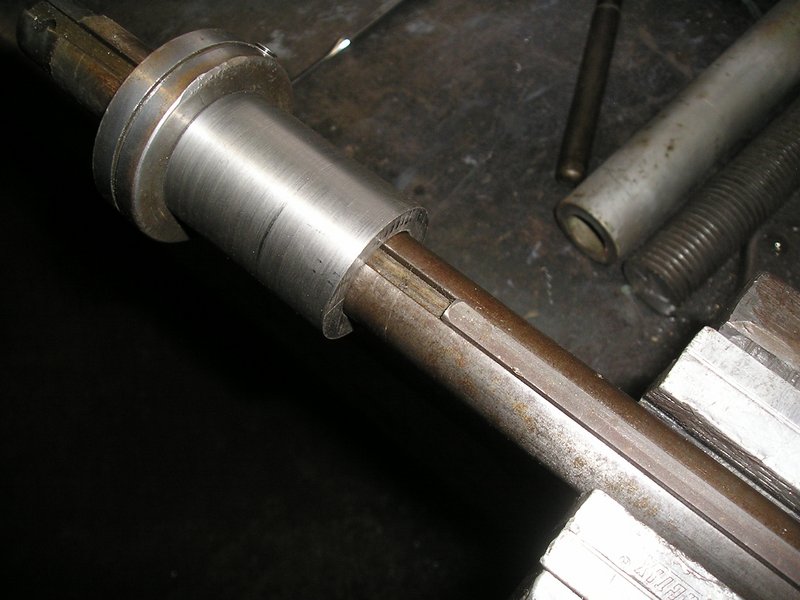

En dan net zo lang heen en weer schuiven en tweaken tot die over heel de as glee.



Die 2 aan elkaar bakken.

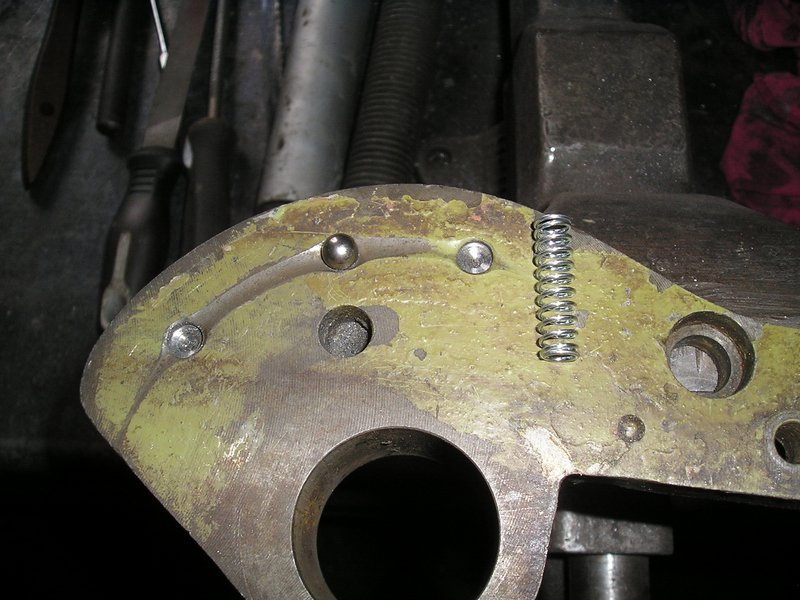

En een kogeltje met veertje opgezocht.

[Hoppa69]

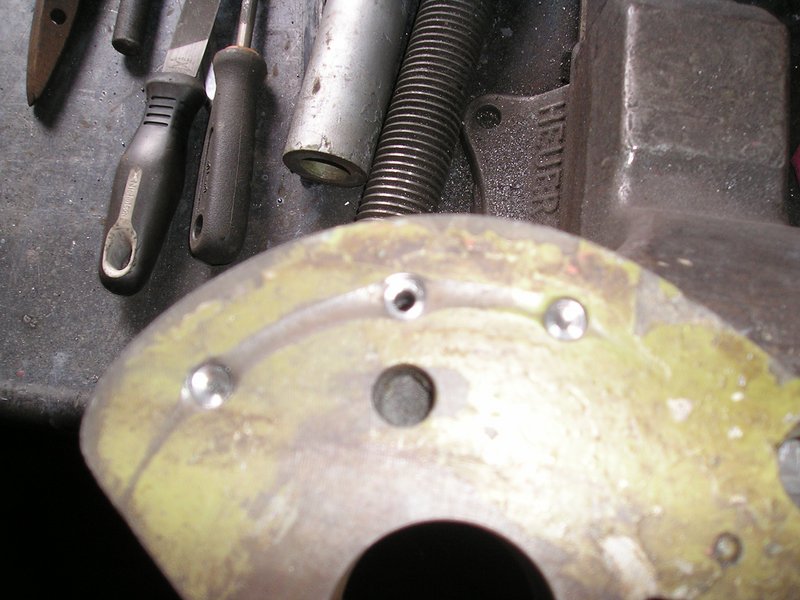

In 1 borging een gat geboord van 4 mm.



Kan ik het vanaf deze kant over nemen.



Zo dus.



Boutje er in om het op zijn plek te houden.

[Hoppa69]

Monteren om te kijken hoeveel ik nodig heb om de hendel uit te vullen.

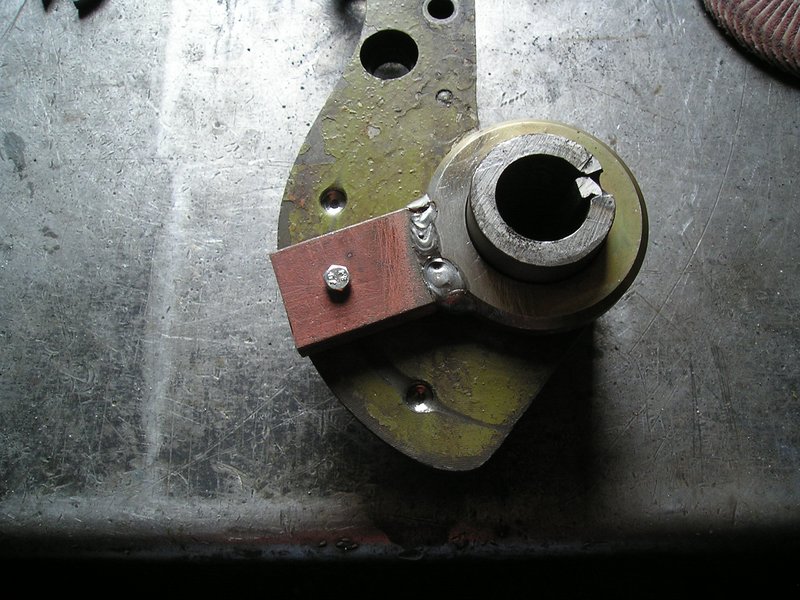

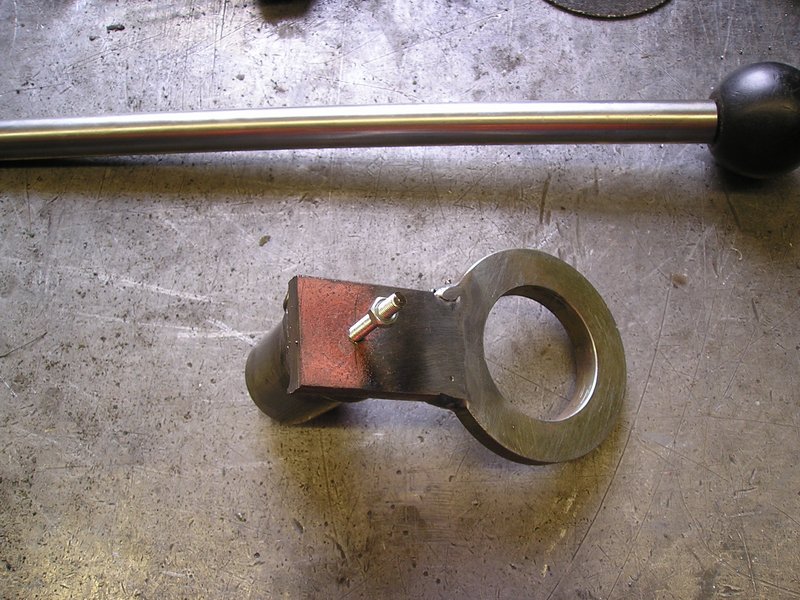

Dat vulstuk er op gelast.

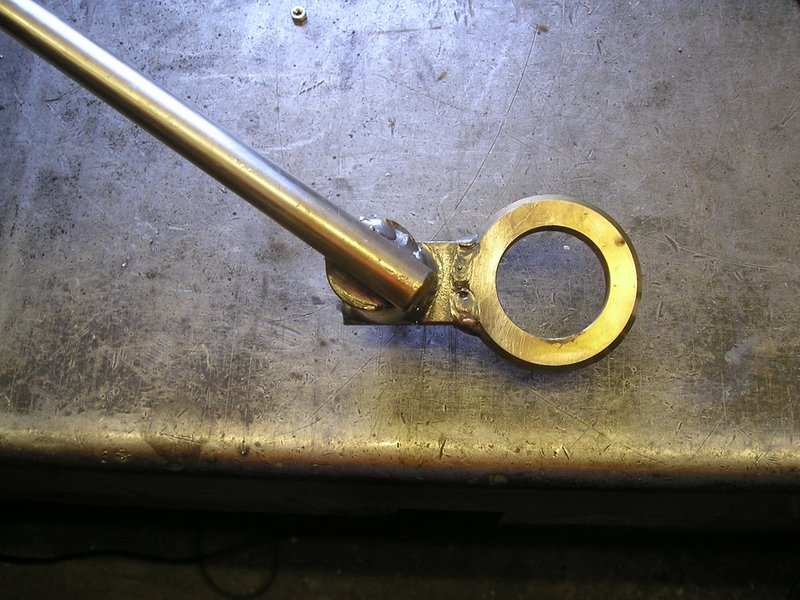

Stuk rvs rond voorzien van knop.



En wat draad getapt in het opgelaste vulstuk.

[Hoppa69]

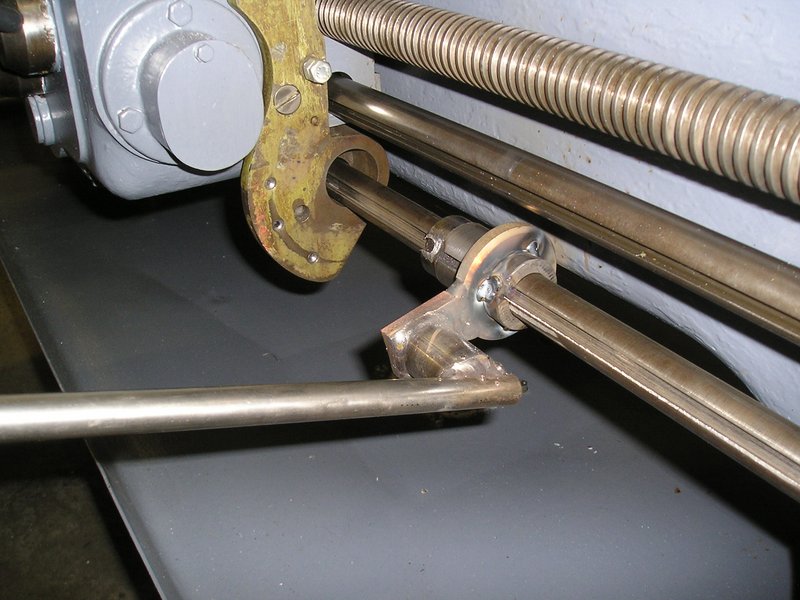

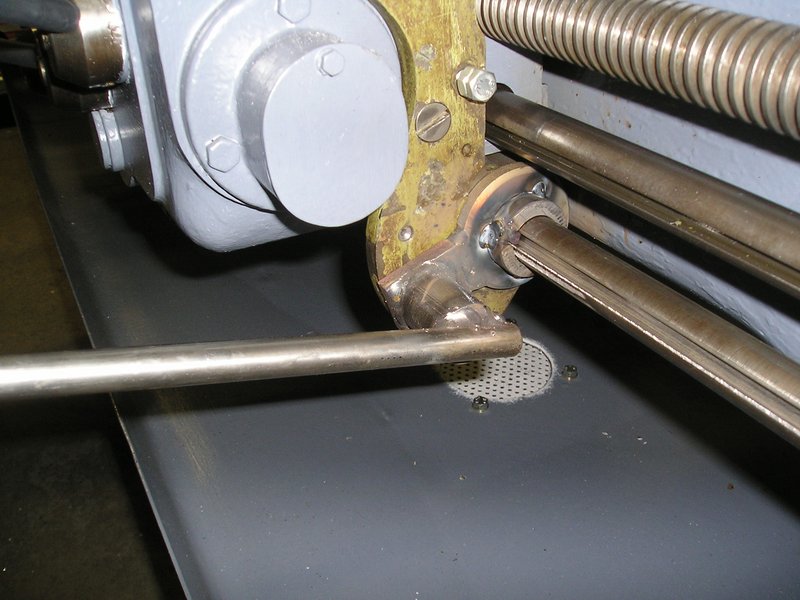

Hendel bepaald op de draaibank en vast gelast.



Dan hendel in de midden stand.



Zelfde voor deze hendel en toen alles vast zat en in dezelfde stand stond de ring een paar hechten gegeven.



Borgring los en alles weer verwijderen.
